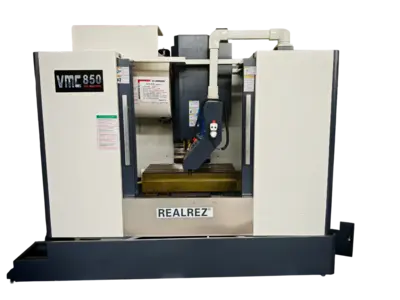

Фрезерный обрабатывающий центр с ЧПУ VMC850 (Siemens 828D)

Скопировано!

Ошибка

Скопировать идентификатор товара

Добавить в сравнения

Описание:

VMC850 – вертикальный обрабатывающий центр с трехосным сервоприводом с прямым подключением по осям X, Y и Z. Конструкция и внешние размеры станка компактны и разумны. Вертикальный центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные преимущества станка:

  1. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  2. Механизм смазки имеет несложную конструкцию за счет этого прост в использовании и обслуживании.
  3. Установлены линейные направляющие качения вместо традиционных направляющих скольжения, которая характеризуются низким сопротивлением трению и чувствительным обратным движением. Линейные направляющие обладают нулевым зазором.
  4. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом, могут быстро перемещаться и обладают точной круговой интерполяцией.
  5. Обладает высокой несущей способностью как в вертикальном, так и в горизонтальном направлениях.
  6. Подходит для высокоскоростной работы и может значительно снизить мощность привода станка.
  7. Станок используется для дуговой резки, резки под углом и т. д. Поверхность обработки относительно однородна.
  8. Трехосевой двигатель напрямую связан с прецизионным высокоскоростным ШВП, что повышает жесткость и точность трансмиссии.
  9. На оси Z используется тормозная система двигателя, которая может поддерживать высокий баланс и чувствительность во время быстрого позиционирования для обеспечения точности обработки.
  10. Высокая жесткость обрабатывающего центра обеспечивает меньший износ и более длительный срок службы, что подходит для условий высокоскоростной обработки.



Базовая комплектация:

  • Система ЧПУ: Siemens828D (на русском зыке).
  • Дисплей ЧПУ: 8,4 дюйма.
  • Круглый магазин типа «Рука» на 24 инструмента (время смены 2 секунд).
  • Увеличенная скорость шпинделя до 10000 об/мин.
  • Увеличенная мощность шпинделя до 11 кВт
  • Линейные направляющие качения изготовлены в Тайване.
  • ШВП изготовлен в Тайване, подшипник ШВП изготовлен в Японии (Japan NSK).
  • Централизованная система автоматической смазки.
  • Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы).
  • Стандартное оборудование с пневматическим пистолетом.
  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Полная защита (за исключением верхней поверхности).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.
Подробное описание

Основные характеристики:

Мощность:
11,0 кВт / 10000 об/мин
Система ЧПУ:
Siemens828D на русском зыке
Размер рабочего стола:
1000х500
Количество осей:
3
Мощность:
11,0 кВт / 10000 об/мин
Система ЧПУ:
Siemens828D на русском зыке
Размер рабочего стола:
1000х500
Количество осей:
3
Все характеристики
Описание
Характеристики
Доставка
Оплата и лизинг
Гарантии

О товаре

VMC850 – вертикальный обрабатывающий центр с трехосным сервоприводом с прямым подключением по осям X, Y и Z. Конструкция и внешние размеры станка компактны и разумны. Вертикальный центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные преимущества станка:

  1. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  2. Механизм смазки имеет несложную конструкцию за счет этого прост в использовании и обслуживании.
  3. Установлены линейные направляющие качения вместо традиционных направляющих скольжения, которая характеризуются низким сопротивлением трению и чувствительным обратным движением. Линейные направляющие обладают нулевым зазором.
  4. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом, могут быстро перемещаться и обладают точной круговой интерполяцией.
  5. Обладает высокой несущей способностью как в вертикальном, так и в горизонтальном направлениях.
  6. Подходит для высокоскоростной работы и может значительно снизить мощность привода станка.
  7. Станок используется для дуговой резки, резки под углом и т. д. Поверхность обработки относительно однородна.
  8. Трехосевой двигатель напрямую связан с прецизионным высокоскоростным ШВП, что повышает жесткость и точность трансмиссии.
  9. На оси Z используется тормозная система двигателя, которая может поддерживать высокий баланс и чувствительность во время быстрого позиционирования для обеспечения точности обработки.
  10. Высокая жесткость обрабатывающего центра обеспечивает меньший износ и более длительный срок службы, что подходит для условий высокоскоростной обработки.



Базовая комплектация:

  • Система ЧПУ: Siemens828D (на русском зыке).
  • Дисплей ЧПУ: 8,4 дюйма.
  • Круглый магазин типа «Рука» на 24 инструмента (время смены 2 секунд).
  • Увеличенная скорость шпинделя до 10000 об/мин.
  • Увеличенная мощность шпинделя до 11 кВт
  • Линейные направляющие качения изготовлены в Тайване.
  • ШВП изготовлен в Тайване, подшипник ШВП изготовлен в Японии (Japan NSK).
  • Централизованная система автоматической смазки.
  • Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы).
  • Стандартное оборудование с пневматическим пистолетом.
  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Полная защита (за исключением верхней поверхности).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.

Описание

О товаре

VMC850 – вертикальный обрабатывающий центр с трехосным сервоприводом с прямым подключением по осям X, Y и Z. Конструкция и внешние размеры станка компактны и разумны. Вертикальный центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные преимущества станка:

  1. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  2. Механизм смазки имеет несложную конструкцию за счет этого прост в использовании и обслуживании.
  3. Установлены линейные направляющие качения вместо традиционных направляющих скольжения, которая характеризуются низким сопротивлением трению и чувствительным обратным движением. Линейные направляющие обладают нулевым зазором.
  4. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом, могут быстро перемещаться и обладают точной круговой интерполяцией.
  5. Обладает высокой несущей способностью как в вертикальном, так и в горизонтальном направлениях.
  6. Подходит для высокоскоростной работы и может значительно снизить мощность привода станка.
  7. Станок используется для дуговой резки, резки под углом и т. д. Поверхность обработки относительно однородна.
  8. Трехосевой двигатель напрямую связан с прецизионным высокоскоростным ШВП, что повышает жесткость и точность трансмиссии.
  9. На оси Z используется тормозная система двигателя, которая может поддерживать высокий баланс и чувствительность во время быстрого позиционирования для обеспечения точности обработки.
  10. Высокая жесткость обрабатывающего центра обеспечивает меньший износ и более длительный срок службы, что подходит для условий высокоскоростной обработки.



Базовая комплектация:

  • Система ЧПУ: Siemens828D (на русском зыке).
  • Дисплей ЧПУ: 8,4 дюйма.
  • Круглый магазин типа «Рука» на 24 инструмента (время смены 2 секунд).
  • Увеличенная скорость шпинделя до 10000 об/мин.
  • Увеличенная мощность шпинделя до 11 кВт
  • Линейные направляющие качения изготовлены в Тайване.
  • ШВП изготовлен в Тайване, подшипник ШВП изготовлен в Японии (Japan NSK).
  • Централизованная система автоматической смазки.
  • Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы).
  • Стандартное оборудование с пневматическим пистолетом.
  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Полная защита (за исключением верхней поверхности).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.

Характеристики

Основные характеристики

Мощность11,0 кВт / 10000 об/мин
Система ЧПУSiemens828D на русском зыке
Размер рабочего стола1000х500
Количество осей3

Мощность: 11,0 кВт / 10000 об/мин

Система ЧПУ: Siemens828D на русском зыке

Размер рабочего стола: 1000х500

Количество осей: 3

Технические характеристики

Рабочий столРазмер рабочего стола, мм1000x500
Макс. вес заготовки, кг550
Размер Т-образного паза, Pc-мм5-18*100
Диапазон обработкиЛевый и правый ход (ось X), мм800
Ход вперед и назад (ось Y), мм500
Ход вверх и вниз (ось Z), мм500
Расстояние от конца шпинделя до рабочего стола, мм120-620
Расстояние от центра шпинделя до направляющей поверхности колонны, мм571
ТочностьПозиционирования по осям X/Y/Z, мм±0.005/300
Повторное позиционирование по осям X/Y/Z, мм±0.003
ШпиндельCкорость, об/мин10000
Конус шпинделя, -BT.40 7/24
Мощность шпинделя, кВт11
ДвигательСерводвигатель оси X / Y / Z, Н⸱м12 / 12 / 22
Мощность серводвигателей по осям X / Y / Z, кВт2.2 кВт
Режим подключения двигателя оси X / Y / Z, -Прямой
Тип направляющей оси X / Y / Z, -Направляющие качения
ПодачаСкорость быстрого перемещения по осям X/Y/Z, м/мин24 / 24 / 24
Скорость подачи при обработке по осям X/Y/Z, мм/мин1 - 10000
Мощность насоса СОЖ, кВт0,37
Рабочий стол:

Размер рабочего стола, мм: 1000x500

Макс. вес заготовки, кг: 550

Размер Т-образного паза, Pc-мм: 5-18*100

Диапазон обработки:

Левый и правый ход (ось X), мм: 800

Ход вперед и назад (ось Y), мм: 500

Ход вверх и вниз (ось Z), мм: 500

Расстояние от конца шпинделя до рабочего стола, мм: 120-620

Расстояние от центра шпинделя до направляющей поверхности колонны, мм: 571

Точность:

Позиционирования по осям X/Y/Z, мм: ±0.005/300

Повторное позиционирование по осям X/Y/Z, мм: ±0.003

Шпиндель:

Cкорость, об/мин: 10000

Конус шпинделя, -: BT.40 7/24

Мощность шпинделя, кВт: 11

Двигатель:

Серводвигатель оси X / Y / Z, Н⸱м: 12 / 12 / 22

Мощность серводвигателей по осям X / Y / Z, кВт: 2.2 кВт

Режим подключения двигателя оси X / Y / Z, -: Прямой

Тип направляющей оси X / Y / Z, -: Направляющие качения

Подача:

Скорость быстрого перемещения по осям X/Y/Z, м/мин: 24 / 24 / 24

Скорость подачи при обработке по осям X/Y/Z, мм/мин: 1 - 10000

Мощность насоса СОЖ, кВт: 0,37

Габаритные размеры

Вес станка, кг5000
Размеры станка, мм3100*2150*2550
Размер рабочего стола1000х500

Вес станка, кг: 5000

Размеры станка, мм: 3100*2150*2550

Размер рабочего стола: 1000х500
