Токарный станок с ЧПУ Realrez CK 61100 КОНФИГУРАТОР

Скопировано!

Ошибка

Скопировать идентификатор товара

Добавить в сравнения

Описание:

Эффективный токарный станок широкого применения для серийного и мелкосерийного производства. Станок имеет функции точения наружных поверхностей, внутренних, сферических поверхностей, нарезания и резьбы. Применяется в управлении постоянными циклами для поперечного точения, обычного, конусов, нарезания резьбы. Система ЧПУ значительно упрощает программирование станка и сокращают время обработки.



Характеристика станка:

  • Больший диаметр отверстия шпинделя
  • Качественная сплошная отливка станины и основания
  • Подходят для обработки длинных деталей
  • Усиленные направляющие



Базовая комплектация включает:

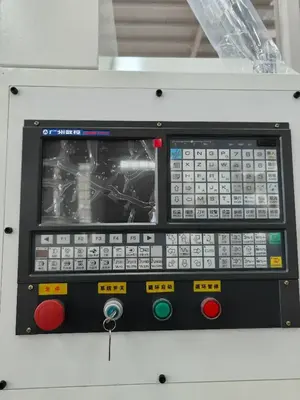

  • Стойка ЧПУ: GSK980TB3 на английском языке

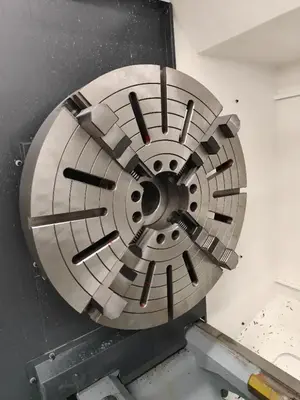

  • Ручной токарный 3-х кулачковый патрон D=500 мм с калеными кулачками

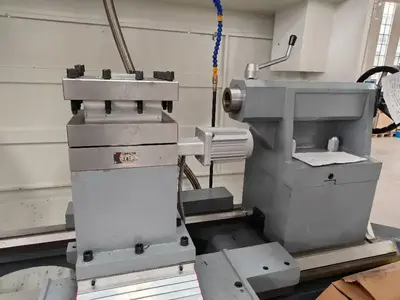

  • 4-позиционный поворотный резцедержатель (40х40)
  • Направляющие скольжения
  • Система охлаждения (подача жидкости осуществляется через револьверную головку)
  • Ручная задняя бабка
  • Автоматическая система смазки ШВП и направляющих
  • LED освещение рабочей зоны
  • Кнопка аварийной остановки
  • Зона обработки оснащена защитными кожухами
  • Комплект инструментов
  • Инструкция по эксплуатации на русском языке



Расширенная комплектация может включать:

  • Стойку ЧПУ: GSK980TDC на русском языке
  • Стойку ЧПУ: GSK980TС3 на английском языке
  • Стойку ЧПУ: GSK980TDI на русском языке
  • Стойку ЧПУ: GSK988TА на русском языке
  • Стойку ЧПУ: Siemens 808D на русском языке
  • Стойку ЧПУ: Siemens 828D на русском языке
  • Стойка ЧПУ: FANUC-OI-TF plus на английском языке
  • Ручной токарный 3-х кулачковый патрон D=630 мм
  • Ручной токарный 4-х кулачковый патрон D=800 мм
  • 6-позиционная револьверная голова (32х32)
  • 8-позиционная револьверную головку (32х32)
  • 12-позиционная гидравлическая револьверная головка (25х25)
  • 12-позиционная гидравлическая револьверная головка (32х32)
  • 12-позиционная гидравлическая фрезерная револьверная головка (25х25) с возможностью установки приводного инструмента
  • Сепаратор масла от СОЖ
  • Увеличение отверстия шпинделя до 130 мм
  • Функция индексации шпинделя (ось С)
  • Асинхронный двигатель мощностью 15,0 кВт
  • Серводвигатель 11,0 кВт (Китай)
  • Серводвигатель 11,0 кВт (Siemens)
  • Серводвигатель 15,0 кВт (Китай)
  • Серводвигатель 15,0 кВт (Siemens)
  • Конвейер для удаления стружки длинной 2 метра
  • Конвейер для удаления стружки длинной 3 метра
  • Конвейер для удаления стружки длинной 4 метра
  • Конвейер для удаления стружки длинной 5 метров
  • Неподвижный люнет, проем 260 мм (90–240 мм)
  • Неподвижный люнет, проем 350 мм (160–330 мм)
  • Неподвижный люнет, проем 450 мм (230–420 мм)
  • Неподвижный люнет, проем 620 мм (350–570 мм)
  • Подвижный люнет (60-140 мм)
  • Подвижный люнет (120-240 мм)
  • Подвижный люнет (200-380 мм)
  • Неподвижный центр (КМ6)
  • Вращающийся центр (КМ6)
  • Высокоточная система для привязки инструмента HPMA Renishaw - проводной контактный датчик типа «Рука»
  • Роботизированная рука HSR-JR630
  • Улучшение стандартных дверей до автоматических
  • Различные варианты приводных инструментов (уточняйте у сотрудников компании)



Подробное описание

Основные характеристики:

Мощность:
15,0 кВт
Система ЧПУ:
GSK, Siemens или Fanuc
Патрон:
D=500, ручной или гидравлический
Инструменты:
4, 40х40
Мощность:
15,0 кВт
Система ЧПУ:
GSK, Siemens или Fanuc
Патрон:
D=500, ручной или гидравлический
Инструменты:
4, 40х40
Все характеристики
Описание
Характеристики
Доставка
Оплата и лизинг
Гарантии

О товаре

Эффективный токарный станок широкого применения для серийного и мелкосерийного производства. Станок имеет функции точения наружных поверхностей, внутренних, сферических поверхностей, нарезания и резьбы. Применяется в управлении постоянными циклами для поперечного точения, обычного, конусов, нарезания резьбы. Система ЧПУ значительно упрощает программирование станка и сокращают время обработки.



Характеристика станка:

  • Больший диаметр отверстия шпинделя
  • Качественная сплошная отливка станины и основания
  • Подходят для обработки длинных деталей
  • Усиленные направляющие



Базовая комплектация включает:

  • Стойка ЧПУ: GSK980TB3 на английском языке
  • Ручной токарный 3-х кулачковый патрон D=500 мм с калеными кулачками
  • 4-позиционный поворотный резцедержатель (40х40)
  • Направляющие скольжения
  • Система охлаждения (подача жидкости осуществляется через револьверную головку)
  • Ручная задняя бабка
  • Автоматическая система смазки ШВП и направляющих
  • LED освещение рабочей зоны
  • Кнопка аварийной остановки
  • Зона обработки оснащена защитными кожухами
  • Комплект инструментов
  • Инструкция по эксплуатации на русском языке



Расширенная комплектация может включать:

  • Стойку ЧПУ: GSK980TDC на русском языке
  • Стойку ЧПУ: GSK980TС3 на английском языке
  • Стойку ЧПУ: GSK980TDI на русском языке
  • Стойку ЧПУ: GSK988TА на русском языке
  • Стойку ЧПУ: Siemens 808D на русском языке
  • Стойку ЧПУ: Siemens 828D на русском языке
  • Стойка ЧПУ: FANUC-OI-TF plus на английском языке
  • Ручной токарный 3-х кулачковый патрон D=630 мм
  • Ручной токарный 4-х кулачковый патрон D=800 мм
  • 6-позиционная револьверная голова (32х32)
  • 8-позиционная револьверную головку (32х32)
  • 12-позиционная гидравлическая револьверная головка (25х25)
  • 12-позиционная гидравлическая револьверная головка (32х32)
  • 12-позиционная гидравлическая фрезерная револьверная головка (25х25) с возможностью установки приводного инструмента
  • Сепаратор масла от СОЖ
  • Увеличение отверстия шпинделя до 130 мм
  • Функция индексации шпинделя (ось С)
  • Асинхронный двигатель мощностью 15,0 кВт
  • Серводвигатель 11,0 кВт (Китай)
  • Серводвигатель 11,0 кВт (Siemens)
  • Серводвигатель 15,0 кВт (Китай)
  • Серводвигатель 15,0 кВт (Siemens)
  • Конвейер для удаления стружки длинной 2 метра
  • Конвейер для удаления стружки длинной 3 метра
  • Конвейер для удаления стружки длинной 4 метра
  • Конвейер для удаления стружки длинной 5 метров
  • Неподвижный люнет, проем 260 мм (90–240 мм)
  • Неподвижный люнет, проем 350 мм (160–330 мм)
  • Неподвижный люнет, проем 450 мм (230–420 мм)
  • Неподвижный люнет, проем 620 мм (350–570 мм)
  • Подвижный люнет (60-140 мм)
  • Подвижный люнет (120-240 мм)
  • Подвижный люнет (200-380 мм)
  • Неподвижный центр (КМ6)
  • Вращающийся центр (КМ6)
  • Высокоточная система для привязки инструмента HPMA Renishaw - проводной контактный датчик типа «Рука»
  • Роботизированная рука HSR-JR630
  • Улучшение стандартных дверей до автоматических
  • Различные варианты приводных инструментов (уточняйте у сотрудников компании)



Описание

О товаре

Эффективный токарный станок широкого применения для серийного и мелкосерийного производства. Станок имеет функции точения наружных поверхностей, внутренних, сферических поверхностей, нарезания и резьбы. Применяется в управлении постоянными циклами для поперечного точения, обычного, конусов, нарезания резьбы. Система ЧПУ значительно упрощает программирование станка и сокращают время обработки.



Характеристика станка:

  • Больший диаметр отверстия шпинделя
  • Качественная сплошная отливка станины и основания
  • Подходят для обработки длинных деталей
  • Усиленные направляющие



Базовая комплектация включает:

  • Стойка ЧПУ: GSK980TB3 на английском языке
  • Ручной токарный 3-х кулачковый патрон D=500 мм с калеными кулачками
  • 4-позиционный поворотный резцедержатель (40х40)
  • Направляющие скольжения
  • Система охлаждения (подача жидкости осуществляется через револьверную головку)
  • Ручная задняя бабка
  • Автоматическая система смазки ШВП и направляющих
  • LED освещение рабочей зоны
  • Кнопка аварийной остановки
  • Зона обработки оснащена защитными кожухами
  • Комплект инструментов
  • Инструкция по эксплуатации на русском языке



Расширенная комплектация может включать:

  • Стойку ЧПУ: GSK980TDC на русском языке
  • Стойку ЧПУ: GSK980TС3 на английском языке
  • Стойку ЧПУ: GSK980TDI на русском языке
  • Стойку ЧПУ: GSK988TА на русском языке
  • Стойку ЧПУ: Siemens 808D на русском языке
  • Стойку ЧПУ: Siemens 828D на русском языке
  • Стойка ЧПУ: FANUC-OI-TF plus на английском языке
  • Ручной токарный 3-х кулачковый патрон D=630 мм
  • Ручной токарный 4-х кулачковый патрон D=800 мм
  • 6-позиционная револьверная голова (32х32)
  • 8-позиционная револьверную головку (32х32)
  • 12-позиционная гидравлическая револьверная головка (25х25)
  • 12-позиционная гидравлическая револьверная головка (32х32)
  • 12-позиционная гидравлическая фрезерная револьверная головка (25х25) с возможностью установки приводного инструмента
  • Сепаратор масла от СОЖ
  • Увеличение отверстия шпинделя до 130 мм
  • Функция индексации шпинделя (ось С)
  • Асинхронный двигатель мощностью 15,0 кВт
  • Серводвигатель 11,0 кВт (Китай)
  • Серводвигатель 11,0 кВт (Siemens)
  • Серводвигатель 15,0 кВт (Китай)
  • Серводвигатель 15,0 кВт (Siemens)
  • Конвейер для удаления стружки длинной 2 метра
  • Конвейер для удаления стружки длинной 3 метра
  • Конвейер для удаления стружки длинной 4 метра
  • Конвейер для удаления стружки длинной 5 метров
  • Неподвижный люнет, проем 260 мм (90–240 мм)
  • Неподвижный люнет, проем 350 мм (160–330 мм)
  • Неподвижный люнет, проем 450 мм (230–420 мм)
  • Неподвижный люнет, проем 620 мм (350–570 мм)
  • Подвижный люнет (60-140 мм)
  • Подвижный люнет (120-240 мм)
  • Подвижный люнет (200-380 мм)
  • Неподвижный центр (КМ6)
  • Вращающийся центр (КМ6)
  • Высокоточная система для привязки инструмента HPMA Renishaw - проводной контактный датчик типа «Рука»
  • Роботизированная рука HSR-JR630
  • Улучшение стандартных дверей до автоматических
  • Различные варианты приводных инструментов (уточняйте у сотрудников компании)



Характеристики

Основные характеристики

Мощность15,0 кВт
Система ЧПУGSK, Siemens или Fanuc
ПатронD=500, ручной или гидравлический
Инструменты4, 40х40

Мощность: 15,0 кВт

Система ЧПУ: GSK, Siemens или Fanuc

Патрон: D=500, ручной или гидравлический

Инструменты: 4, 40х40

Технические характеристики

Максимальный диаметр обточки над станиной1000 мм
Максимальный диаметр обточки над суппортом630 мм
Расстояние между центрами (рмц)1000 / 1500 / 2000 / 3000 / 4000 / 5000 мм
Эффективная длина обработки850 / 1350 / 1850 / 2850 / 3850 / 4850 мм
Ширина станины600 мм
Твердость станины52HRC
Шаг скорости шпинделя4-скоростная бесступенчатая коробка передач
Ограничение скорости шпинделя30-84/53-150/125-350/300-835 об/мин
Отверстие шпинделя105 мм
Проходное отверстие шпинделя105 мм
Конус шпинделяС11
Количество инструментов4 (резцедержатель)
Повторяющаяся точность позиционирования резцедержателя≤0.004 мм
Размер инструментов40х40 мм
Перемещение оси X500 мм
Перемещение оси Z850 / 1350 / 1850 / 2850 / 3850 / 4850 мм
Минимальное смещение по оси X / Z0,001
Ускоренный ход по оси х6000 мм/мин
Ускоренный ход по оси Z4000 мм/мин
Диапазон поперечных подач по оси X3 мм/об
Диапазон продольных подач по оси Z5 мм/об
Точность позиционирования по осям X / Z0.015 / 0.015 мм
Повторяемая точность позиционирования по осям X / Z0.012 / 0.012 мм
Диаметр пиноли задней бабки100 мм
Конус пиноли задней бабкиМТ6
Ход пиноли задней бабки200 мм
Мощность двигателя шпинделя15 кВт
Мощность СОЖ0,37 кВт

Максимальный диаметр обточки над станиной: 1000 мм

Максимальный диаметр обточки над суппортом: 630 мм

Расстояние между центрами (рмц): 1000 / 1500 / 2000 / 3000 / 4000 / 5000 мм

Эффективная длина обработки: 850 / 1350 / 1850 / 2850 / 3850 / 4850 мм

Ширина станины: 600 мм

Твердость станины: 52HRC

Шаг скорости шпинделя: 4-скоростная бесступенчатая коробка передач

Ограничение скорости шпинделя: 30-84/53-150/125-350/300-835 об/мин

Отверстие шпинделя: 105 мм

Проходное отверстие шпинделя: 105 мм

Конус шпинделя: С11

Количество инструментов: 4 (резцедержатель)

Повторяющаяся точность позиционирования резцедержателя: ≤0.004 мм

Размер инструментов: 40х40 мм

Перемещение оси X: 500 мм

Перемещение оси Z: 850 / 1350 / 1850 / 2850 / 3850 / 4850 мм

Минимальное смещение по оси X / Z: 0,001

Ускоренный ход по оси х: 6000 мм/мин

Ускоренный ход по оси Z: 4000 мм/мин

Диапазон поперечных подач по оси X: 3 мм/об

Диапазон продольных подач по оси Z: 5 мм/об

Точность позиционирования по осям X / Z: 0.015 / 0.015 мм

Повторяемая точность позиционирования по осям X / Z: 0.012 / 0.012 мм

Диаметр пиноли задней бабки: 100 мм

Конус пиноли задней бабки: МТ6

Ход пиноли задней бабки: 200 мм

Мощность двигателя шпинделя: 15 кВт

Мощность СОЖ: 0,37 кВт

Габаритные размеры

Вес4500 / 5000 / 5500 / 6500 / 7500 / 8500 кг
Размеры3500 / 4000 / 4500 / 5500 / 6500 / 7500 х2100х2250 мм

Вес: 4500 / 5000 / 5500 / 6500 / 7500 / 8500 кг

Размеры: 3500 / 4000 / 4500 / 5500 / 6500 / 7500 х2100х2250 мм

Доставка

Доставка транспортной компанией по России и СНГ

Компания «Станкобокс» осуществляет доставку оборудования сборными грузами привлеченным транспортом, либо индивидуальным, выделенным под заказ клиента, транспортом. Специалисты компании помогут вам произвести грузоперевозки в любую точку России или за границу – в Беларусь, Казахстан, Киргизию, Армению.

Если вы не планируете осуществлять самовывоз оборудования, мы сделаем доставку груза до адреса удобной для Вас транспортной компании. Отгрузка оплаченного оборудования производится в максимально короткие сроки.

Мы сотрудничаем с такими транспортными компаниями как Деловые линии, Байкал Сервис, Энергия, ПЭК, ЖелДорЭкспедиция, а так же с другими транспортными компаниями по требованию заказчика.

Самовывоз оборудования в регионе Другой регион

Адрес склада: 191119, Санкт-Петербург, ул. Черняховского, дом 10,лит. Д, пом.3-Н

График работы:

Понедельник, Вторник, Среда, Четверг, Пятница: 9:00 – 17:00

Суббота, Воскресенье: Выходной

Телефон:

+7 (812) 575-50-23

Оплата и лизинг

Оплата

Оплатить свой заказ Вы можете банковским переводом денег между расчетными счетами организаций на основании выставленного счета или по договору.
Сроки, условия и детали оплаты оговариваются при оформлении заказа с менеджерами отдела продаж.

Лизинг

Наше оборудование можно приобрести в лизинг. Мы работаем с различными лизинговыми компаниями и зарекомендовали себя как надежного поставщика и партнера.

Мы сотрудничаем с такими лизинговыми компаниями:

  • "Интерлизинг"
  • "Балтийский лизинг"
  • "Роделен"
  • "Уралпромлизинг",
  • "Национальная Лизинговая Компания»,
  • "УралБизнесЛизинг" и др.

Также Вы можете обратиться в свою лизинговую компанию.
Для того чтобы оформить сделку, необходимо у нас запросить коммерческое предложение, прислав запрос с реквизитами.

Срок лизинга

от 1 года до 3х лет

Размер первого взноса

от 5% стоимости оборудования

Выкупной платеж

от 3% до 20%

Гарантии

Гарантийное обслуживание

На все оборудование компания "Станкобокс" дает гарантию 12 месяцев с даты покупки.

По гарантийному и после гарантийному обслуживанию обращайтесь по телефону:

+7 (921) 795-75-70
+7 (909) 545-88-81
+7 (912) 568-55-12

Также вы можете отправить заполненный бланк рекламации на электронную почту:
service@stankobox.ru

Комплектация

  • Длина обработки: 1000
  • ЧПУ: GSK980TB3 на английском языке
  • Резцедержка: 4-позиционный поворотный резцедержатель (40х40 мм)
  • Мощность главного двигателя: Асинхронный двигатель 15 кВт
  • Задняя бабка: Ручная задняя бабка
  • Токарный патрон: Ручной патрон 500 мм
Открыть конструктор
4 140 343 ₽

Под заказ

Получить предложение

Комплектация

  • Длина обработки: 1000
  • ЧПУ: GSK980TB3 на английском языке
  • Резцедержка: 4-позиционный поворотный резцедержатель (40х40 мм)
  • Мощность главного двигателя: Асинхронный двигатель 15 кВт
  • Задняя бабка: Ручная задняя бабка
  • Токарный патрон: Ручной патрон 500 мм
Открыть конструктор
4 140 343 ₽

Под заказ

Получить предложение
