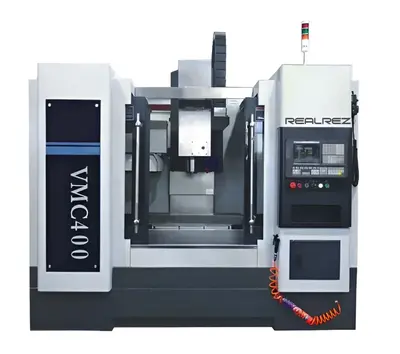

Фрезерный обрабатывающий центр с ЧПУ RealRez VMC400

Фрезерный обрабатывающий центр с ЧПУ RealRez VMC400

ID 185

Скопировано!

Ошибка

Скопировать идентификатор товара

Добавить в сравнения

Скачать конфигурацию

Описание:

Фрезерный обрабатывающий центр с ЧПУ Realrez VMC400 с высокой несущей способностью. Линейные рельсовые направляющие по трём осям, широкие и имеют большой пролет. Конструкция и внешние размеры станка компактны и разумны. Главный вал приводится в движение преобразователем частоты или серводвигателем через синхронный ремень. Обрабатывающий центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные конструктивные особенности:

  1. Основные компоненты: станина, колонна, рабочий стол и суппорта отлиты из высокопрочных материалов и искусственно состарены, чтобы обеспечить стабильность станка при длительном использования и предоставить гарантию долговечности.
  2. Оснащен высокоскоростным, высокоточным и жестким шпинделем с высокой несущей способностью.
  3. Подача в направлениях X, Y и Z осуществляется с помощью высокоточных, высокопрочных ШВП и серводвигателей, что обеспечивает точность позиционирования станка.
  4. Направляющая и ШВП оснащены защитными устройствами, обеспечивающими чистоту винта и направляющей, а также точность передачи и корректную работу станка.
  5. Стабильное и плавное движение главного вала за счет тормозной системы серводвигателя по оси Z
  6. Электрическое смазочное устройство может выполнять принудительную смазку винта ШВП  и направляющей по всем осям, уменьшая износ и обеспечивая эффективную работу станка.
  7. Скорость потока СОЖ можно изменять путем регулировки сопла для удовлетворения различных потребностей обработки.
  8. Система ЧПУ расположена на верхней правой стороне станка, что соответствует эргономики. Рабочий блок можно поворачивать под определенным углом, он удобен и надежен.
  9. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  10. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом.



Базовая комплектация:

  • Система ЧПУ: GSK 25I Guangzhou или KND2100MCI.
  • Дисплей ЧПУ: 8,4 дюйма.
  • Поворотный магазин на 12 изготовлен.
  • Централизованная система автоматической смазки по трем осям (Китай).
  • Шпиндель 6000 об/мин (Китай).
  • Линейные закаленные рельсовые направляющие изготовлены Тайване, покрыты защитным слоем из нержавеющей стали (Китай).
  • Подшипник ШВП изготовлен в Японии (Japan NSK).
  • Стандартное оборудование с пневматическим пистолетом.
  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.



Расширенная комплектация может включать:

  • Система ЧПУ Siemens808D (на русском зыке)
  • Система ЧПУ Siemens828D (на русском зыке)
  • Система ЧПУ Mitsubishi M80
  • Система ЧПУ Fanuc Oi-MF plus
  • Круглый магазин на 16 инструментов
  • Китайская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Тайваньская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Поворотный стол для 4-ой оси
  • Тайваньская 5-ая ось, включая две гидравлических станции, два серводвигателя и привода
  • Спиральный конвейер для удаления стружки
  • Ременный конвейер для удаления стружки
  • Подача СОЖ через центр шпинделя (замена шпинделя, подвижное соединение, устройство смены фильтра)
  • Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы)
  • Увеличение скорости шпинделя до 8000 об/мин
  • Увеличение скорости шпинделя до 10000 об/мин
  • Датчик Renishaw TS-27 для автоматической настройки инструмента
  • Датчика Rehishaw OMP40 для измерения детали
  • Сепаратор масла от СОЖ
Подробное описание

Основные характеристики:

Мощность:
3,7 кВт
Система ЧПУ:
GSK 25I Guangzhou или KND2100MCI
Размер рабочего стола:
800х240
Количество осей:
3
Мощность:
3,7 кВт
Система ЧПУ:
GSK 25I Guangzhou или KND2100MCI
Размер рабочего стола:
800х240
Количество осей:
3
Все характеристики
Описание
Характеристики
Доставка
Оплата и лизинг
Гарантии

О товаре

Фрезерный обрабатывающий центр с ЧПУ Realrez VMC400 с высокой несущей способностью. Линейные рельсовые направляющие по трём осям, широкие и имеют большой пролет. Конструкция и внешние размеры станка компактны и разумны. Главный вал приводится в движение преобразователем частоты или серводвигателем через синхронный ремень. Обрабатывающий центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные конструктивные особенности:

  1. Основные компоненты: станина, колонна, рабочий стол и суппорта отлиты из высокопрочных материалов и искусственно состарены, чтобы обеспечить стабильность станка при длительном использования и предоставить гарантию долговечности.
  2. Оснащен высокоскоростным, высокоточным и жестким шпинделем с высокой несущей способностью.
  3. Подача в направлениях X, Y и Z осуществляется с помощью высокоточных, высокопрочных ШВП и серводвигателей, что обеспечивает точность позиционирования станка.
  4. Направляющая и ШВП оснащены защитными устройствами, обеспечивающими чистоту винта и направляющей, а также точность передачи и корректную работу станка.
  5. Стабильное и плавное движение главного вала за счет тормозной системы серводвигателя по оси Z
  6. Электрическое смазочное устройство может выполнять принудительную смазку винта ШВП  и направляющей по всем осям, уменьшая износ и обеспечивая эффективную работу станка.
  7. Скорость потока СОЖ можно изменять путем регулировки сопла для удовлетворения различных потребностей обработки.
  8. Система ЧПУ расположена на верхней правой стороне станка, что соответствует эргономики. Рабочий блок можно поворачивать под определенным углом, он удобен и надежен.
  9. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  10. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом.



Базовая комплектация:

  • Система ЧПУ: GSK 25I Guangzhou или KND2100MCI.
  • Дисплей ЧПУ: 8,4 дюйма.
  • Поворотный магазин на 12 изготовлен.
  • Централизованная система автоматической смазки по трем осям (Китай).
  • Шпиндель 6000 об/мин (Китай).
  • Линейные закаленные рельсовые направляющие изготовлены Тайване, покрыты защитным слоем из нержавеющей стали (Китай).
  • Подшипник ШВП изготовлен в Японии (Japan NSK).
  • Стандартное оборудование с пневматическим пистолетом.
  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.



Расширенная комплектация может включать:

  • Система ЧПУ Siemens808D (на русском зыке)
  • Система ЧПУ Siemens828D (на русском зыке)
  • Система ЧПУ Mitsubishi M80
  • Система ЧПУ Fanuc Oi-MF plus
  • Круглый магазин на 16 инструментов
  • Китайская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Тайваньская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Поворотный стол для 4-ой оси
  • Тайваньская 5-ая ось, включая две гидравлических станции, два серводвигателя и привода
  • Спиральный конвейер для удаления стружки
  • Ременный конвейер для удаления стружки
  • Подача СОЖ через центр шпинделя (замена шпинделя, подвижное соединение, устройство смены фильтра)
  • Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы)
  • Увеличение скорости шпинделя до 8000 об/мин
  • Увеличение скорости шпинделя до 10000 об/мин
  • Датчик Renishaw TS-27 для автоматической настройки инструмента
  • Датчика Rehishaw OMP40 для измерения детали
  • Сепаратор масла от СОЖ

Описание

О товаре

Фрезерный обрабатывающий центр с ЧПУ Realrez VMC400 с высокой несущей способностью. Линейные рельсовые направляющие по трём осям, широкие и имеют большой пролет. Конструкция и внешние размеры станка компактны и разумны. Главный вал приводится в движение преобразователем частоты или серводвигателем через синхронный ремень. Обрабатывающий центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные конструктивные особенности:

  1. Основные компоненты: станина, колонна, рабочий стол и суппорта отлиты из высокопрочных материалов и искусственно состарены, чтобы обеспечить стабильность станка при длительном использования и предоставить гарантию долговечности.
  2. Оснащен высокоскоростным, высокоточным и жестким шпинделем с высокой несущей способностью.
  3. Подача в направлениях X, Y и Z осуществляется с помощью высокоточных, высокопрочных ШВП и серводвигателей, что обеспечивает точность позиционирования станка.
  4. Направляющая и ШВП оснащены защитными устройствами, обеспечивающими чистоту винта и направляющей, а также точность передачи и корректную работу станка.
  5. Стабильное и плавное движение главного вала за счет тормозной системы серводвигателя по оси Z
  6. Электрическое смазочное устройство может выполнять принудительную смазку винта ШВП  и направляющей по всем осям, уменьшая износ и обеспечивая эффективную работу станка.
  7. Скорость потока СОЖ можно изменять путем регулировки сопла для удовлетворения различных потребностей обработки.
  8. Система ЧПУ расположена на верхней правой стороне станка, что соответствует эргономики. Рабочий блок можно поворачивать под определенным углом, он удобен и надежен.
  9. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  10. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом.



Базовая комплектация:

  • Система ЧПУ: GSK 25I Guangzhou или KND2100MCI.
  • Дисплей ЧПУ: 8,4 дюйма.
  • Поворотный магазин на 12 изготовлен.
  • Централизованная система автоматической смазки по трем осям (Китай).
  • Шпиндель 6000 об/мин (Китай).
  • Линейные закаленные рельсовые направляющие изготовлены Тайване, покрыты защитным слоем из нержавеющей стали (Китай).
  • Подшипник ШВП изготовлен в Японии (Japan NSK).
  • Стандартное оборудование с пневматическим пистолетом.
  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.



Расширенная комплектация может включать:

  • Система ЧПУ Siemens808D (на русском зыке)
  • Система ЧПУ Siemens828D (на русском зыке)
  • Система ЧПУ Mitsubishi M80
  • Система ЧПУ Fanuc Oi-MF plus
  • Круглый магазин на 16 инструментов
  • Китайская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Тайваньская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Поворотный стол для 4-ой оси
  • Тайваньская 5-ая ось, включая две гидравлических станции, два серводвигателя и привода
  • Спиральный конвейер для удаления стружки
  • Ременный конвейер для удаления стружки
  • Подача СОЖ через центр шпинделя (замена шпинделя, подвижное соединение, устройство смены фильтра)
  • Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы)
  • Увеличение скорости шпинделя до 8000 об/мин
  • Увеличение скорости шпинделя до 10000 об/мин
  • Датчик Renishaw TS-27 для автоматической настройки инструмента
  • Датчика Rehishaw OMP40 для измерения детали
  • Сепаратор масла от СОЖ

Характеристики

Основные характеристики

Мощность3,7 кВт
Система ЧПУGSK 25I Guangzhou или KND2100MCI
Размер рабочего стола800х240
Количество осей3

Мощность: 3,7 кВт

Система ЧПУ: GSK 25I Guangzhou или KND2100MCI

Размер рабочего стола: 800х240

Количество осей: 3

Технические характеристики

Рабочий столРазмер рабочего стола, мм800x240
Макс. вес заготовки, кг200
Размер Т-образного паза, Pc-мм3-16*60
Диапазон обработкиЛевый и правый ход (ось X), мм400
Ход вперед и назад (ось Y), мм280
Ход вверх и вниз (ось Z), мм400
Расстояние от торца шпинделя до поверхности рабочего стола, мм60 - 460
Расстояние от центра шпинделя до направляющей поверхности колонны, мм300
ТочностьПозиционирования по осям X/Y/Z, мм±0.02
Повторное позиционирование по осям X/Y/Z, мм±0.01
Тип направляющей оси X / Y / Z, -Линейные направляющие
ШпиндельCкорость, об/мин6000
Конус шпинделя, -BT30
Мощность шпинделя, кВт3,7 (Сервопривод)
ПодачаСкорость быстрого перемещения по осям X/Y/Z, мм/мин10 / 10 / 8
Скорость подачи при обработке по осям X/Y/Z, мм/мин2 - 5000
Серводвигатель оси X / Y / Z, Н⸱м6 / 6 / 10
Магазин инструментовЕмкость инструментального магазина, -12 (в виде поворотного стола)
Максимальный вес инструмента, кг8
Максимальная диаметр инструмента, мм78
Максимальная длина инструмента, мм200
Время смены инструмента, с8
Питание, в380
Мощность СОЖ, кВт0,12
Общая мощность, кВт8
Рабочий стол:

Размер рабочего стола, мм: 800x240

Макс. вес заготовки, кг: 200

Размер Т-образного паза, Pc-мм: 3-16*60

Диапазон обработки:

Левый и правый ход (ось X), мм: 400

Ход вперед и назад (ось Y), мм: 280

Ход вверх и вниз (ось Z), мм: 400

Расстояние от торца шпинделя до поверхности рабочего стола, мм: 60 - 460

Расстояние от центра шпинделя до направляющей поверхности колонны, мм: 300

Точность:

Позиционирования по осям X/Y/Z, мм: ±0.02

Повторное позиционирование по осям X/Y/Z, мм: ±0.01

Тип направляющей оси X / Y / Z, -: Линейные направляющие

Шпиндель:

Cкорость, об/мин: 6000

Конус шпинделя, -: BT30

Мощность шпинделя, кВт: 3,7 (Сервопривод)

Подача:

Скорость быстрого перемещения по осям X/Y/Z, мм/мин: 10 / 10 / 8

Скорость подачи при обработке по осям X/Y/Z, мм/мин: 2 - 5000

Серводвигатель оси X / Y / Z, Н⸱м: 6 / 6 / 10

Магазин инструментов:

Емкость инструментального магазина, -: 12 (в виде поворотного стола)

Максимальный вес инструмента, кг: 8

Максимальная диаметр инструмента, мм: 78

Максимальная длина инструмента, мм: 200

Время смены инструмента, с: 8

Питание, в: 380

Мощность СОЖ, кВт: 0,12

Общая мощность, кВт: 8

Габаритные размеры

Вес станка, кг1800
Размеры станка, мм1870*1520*2050
Размер рабочего стола800х240

Вес станка, кг: 1800

Размеры станка, мм: 1870*1520*2050

Размер рабочего стола: 800х240

Доставка

Доставка транспортной компанией по России и СНГ

Компания «Станкобокс» осуществляет доставку оборудования сборными грузами привлеченным транспортом, либо индивидуальным, выделенным под заказ клиента, транспортом. Специалисты компании помогут вам произвести грузоперевозки в любую точку России или за границу – в Беларусь, Казахстан, Киргизию, Армению.

Если вы не планируете осуществлять самовывоз оборудования, мы сделаем доставку груза до адреса удобной для Вас транспортной компании. Отгрузка оплаченного оборудования производится в максимально короткие сроки.

Мы сотрудничаем с такими транспортными компаниями как Деловые линии, Байкал Сервис, Энергия, ПЭК, ЖелДорЭкспедиция, а так же с другими транспортными компаниями по требованию заказчика.

Самовывоз оборудования в регионе Другой регион

Адрес склада: 191119, Санкт-Петербург, ул. Черняховского, дом 10,лит. Д, пом.3-Н

График работы:

Понедельник, Вторник, Среда, Четверг, Пятница: 9:00 – 17:00

Суббота, Воскресенье: Выходной

Телефон:

+7 (812) 575-50-23

Показать на карте

Оплата и лизинг

Оплата

Оплатить свой заказ Вы можете банковским переводом денег между расчетными счетами организаций на основании выставленного счета или по договору.
Сроки, условия и детали оплаты оговариваются при оформлении заказа с менеджерами отдела продаж.

Лизинг

Наше оборудование можно приобрести в лизинг. Мы работаем с различными лизинговыми компаниями и зарекомендовали себя как надежного поставщика и партнера.

Мы сотрудничаем с такими лизинговыми компаниями:

  • "Интерлизинг"
  • "Балтийский лизинг"
  • "Роделен"
  • "Уралпромлизинг",
  • "Национальная Лизинговая Компания»,
  • "УралБизнесЛизинг" и др.

Также Вы можете обратиться в свою лизинговую компанию.
Для того чтобы оформить сделку, необходимо у нас запросить коммерческое предложение, прислав запрос с реквизитами.

Срок лизинга

от 1 года до 3х лет

Размер первого взноса

от 5% стоимости оборудования

Выкупной платеж

от 3% до 20%

Гарантии

Гарантийное обслуживание

На все оборудование компания "Станкобокс" дает гарантию 12 месяцев с даты покупки.

По гарантийному и после гарантийному обслуживанию обращайтесь по телефону:

+7 (921) 795-75-70
+7 (909) 545-88-81
+7 (912) 568-55-12

Также вы можете отправить заполненный бланк рекламации на электронную почту:
service@stankobox.ru

Комплектация

  • Скорость шпинделя: Скорость шпинделя 6000 об/мин
  • Стойка ЧПУ: GSK 25I Guangzhou
  • Дополнительная ось: 3-ех осевая обработка
  • Наличие защитных кожухов: Без кожухов
Открыть конструктор
2 372 832 ₽

Под заказ

Получить предложение

Комплектация

  • Скорость шпинделя: Скорость шпинделя 6000 об/мин
  • Стойка ЧПУ: GSK 25I Guangzhou
  • Дополнительная ось: 3-ех осевая обработка
  • Наличие защитных кожухов: Без кожухов
Открыть конструктор
2 372 832 ₽

Под заказ

Получить предложение
