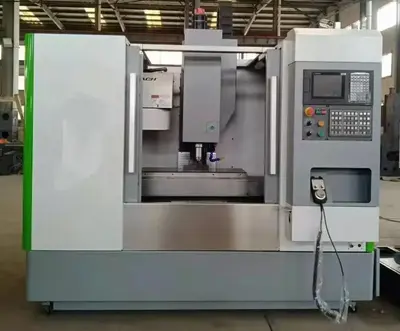

Фрезерный обрабатывающий центр с ЧПУ RealRez VMC450

Скопировано!

Ошибка

Скопировать идентификатор товара

Добавить в сравнения

Описание:

Фрезерный обрабатывающий центр с ЧПУ Realrez VMC450 с высокой несущей способностью. Линейные рельсовые направляющие по трём осям, широкие и имеют большой пролет. Конструкция и внешние размеры станка компактны и разумны. Главный вал приводится в движение преобразователем частоты или серводвигателем через синхронный ремень. Обрабатывающий центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные конструктивные особенности:

  1. Основные компоненты: станина, колонна, рабочий стол и суппорта отлиты из высокопрочных материалов и искусственно состарены, чтобы обеспечить стабильность станка при длительном использования и предоставить гарантию долговечности.
  2. Оснащен высокоскоростным, высокоточным и жестким шпинделем с высокой несущей способностью.
  3. Подача в направлениях X, Y и Z осуществляется с помощью высокоточных, высокопрочных ШВП и серводвигателей, что обеспечивает точность позиционирования станка.
  4. Направляющая и ШВП оснащены защитными устройствами, обеспечивающими чистоту винта и направляющей, а также точность передачи и корректную работу станка.
  5. Стабильное и плавное движение главного вала за счет тормозной системы серводвигателя по оси Z
  6. Электрическое смазочное устройство может выполнять принудительную смазку винта ШВП  и направляющей по всем осям, уменьшая износ и обеспечивая эффективную работу станка.
  7. Скорость потока СОЖ можно изменять путем регулировки сопла для удовлетворения различных потребностей обработки.
  8. Система ЧПУ расположена на верхней правой стороне станка, что соответствует эргономики. Рабочий блок можно поворачивать под определенным углом, он удобен и надежен.
  9. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  10. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом.



Базовая комплектация:

  • Система ЧПУ: GSK 25I Guangzhou или KND2100MCI.
  • Дисплей ЧПУ: 8,4 дюйма.
  • Поворотный магазин на 12 или 16 инструментов.
  • Централизованная система автоматической смазки по трем осям (Китай).
  • Шпиндель 8000 об/мин.
  • Линейные закаленные рельсовые направляющие изготовлены Тайване, покрыты защитным слоем из нержавеющей стали (Китай).
  • Подшипник ШВП изготовлен в Японии (Japan NSK).
  • Стандартное оборудование с пневматическим пистолетом.
  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Полная защита (за исключением верхней поверхности).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.



Расширенная комплектация может включать:

  • Система ЧПУ Siemens808D (на русском зыке)
  • Система ЧПУ Siemens828D (на русском зыке)
  • Система ЧПУ Mitsubishi M80
  • Система ЧПУ Fanuc Oi-MF plus
  • Круглый магазин на 16 инструментов
  • Китайская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Тайваньская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Поворотный стол для 4-ой оси
  • Тайваньская 5-ая ось, включая две гидравлических станции, два серводвигателя и привода
  • Спиральный конвейер для удаления стружки
  • Ременный конвейер для удаления стружки
  • Подача СОЖ через центр шпинделя (замена шпинделя, подвижное соединение, устройство смены фильтра)
  • Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы)
  • Увеличение скорости шпинделя до 10000 об/мин
  • Увеличение скорости шпинделя до 12000 об/мин
  • Датчик Renishaw TS-27 для автоматической настройки инструмента
  • Датчика Rehishaw OMP40 для измерения детали
  • Сепаратор масла от СОЖ
Подробное описание

Основные характеристики:

Мощность:
3,7 кВт
Система ЧПУ:
GSK 25I Guangzhou или KND2100MCI
Размер рабочего стола:
800х260
Количество осей:
3
Мощность:
3,7 кВт
Система ЧПУ:
GSK 25I Guangzhou или KND2100MCI
Размер рабочего стола:
800х260
Количество осей:
3
Все характеристики
Описание
Характеристики
Доставка
Оплата и лизинг
Гарантии

О товаре

Фрезерный обрабатывающий центр с ЧПУ Realrez VMC450 с высокой несущей способностью. Линейные рельсовые направляющие по трём осям, широкие и имеют большой пролет. Конструкция и внешние размеры станка компактны и разумны. Главный вал приводится в движение преобразователем частоты или серводвигателем через синхронный ремень. Обрабатывающий центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные конструктивные особенности:

  1. Основные компоненты: станина, колонна, рабочий стол и суппорта отлиты из высокопрочных материалов и искусственно состарены, чтобы обеспечить стабильность станка при длительном использования и предоставить гарантию долговечности.
  2. Оснащен высокоскоростным, высокоточным и жестким шпинделем с высокой несущей способностью.
  3. Подача в направлениях X, Y и Z осуществляется с помощью высокоточных, высокопрочных ШВП и серводвигателей, что обеспечивает точность позиционирования станка.
  4. Направляющая и ШВП оснащены защитными устройствами, обеспечивающими чистоту винта и направляющей, а также точность передачи и корректную работу станка.
  5. Стабильное и плавное движение главного вала за счет тормозной системы серводвигателя по оси Z
  6. Электрическое смазочное устройство может выполнять принудительную смазку винта ШВП  и направляющей по всем осям, уменьшая износ и обеспечивая эффективную работу станка.
  7. Скорость потока СОЖ можно изменять путем регулировки сопла для удовлетворения различных потребностей обработки.
  8. Система ЧПУ расположена на верхней правой стороне станка, что соответствует эргономики. Рабочий блок можно поворачивать под определенным углом, он удобен и надежен.
  9. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  10. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом.



Базовая комплектация:

  • Система ЧПУ: GSK 25I Guangzhou или KND2100MCI.
  • Дисплей ЧПУ: 8,4 дюйма.
  • Поворотный магазин на 12 или 16 инструментов.
  • Централизованная система автоматической смазки по трем осям (Китай).
  • Шпиндель 8000 об/мин.
  • Линейные закаленные рельсовые направляющие изготовлены Тайване, покрыты защитным слоем из нержавеющей стали (Китай).
  • Подшипник ШВП изготовлен в Японии (Japan NSK).
  • Стандартное оборудование с пневматическим пистолетом.
  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Полная защита (за исключением верхней поверхности).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.



Расширенная комплектация может включать:

  • Система ЧПУ Siemens808D (на русском зыке)
  • Система ЧПУ Siemens828D (на русском зыке)
  • Система ЧПУ Mitsubishi M80
  • Система ЧПУ Fanuc Oi-MF plus
  • Круглый магазин на 16 инструментов
  • Китайская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Тайваньская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Поворотный стол для 4-ой оси
  • Тайваньская 5-ая ось, включая две гидравлических станции, два серводвигателя и привода
  • Спиральный конвейер для удаления стружки
  • Ременный конвейер для удаления стружки
  • Подача СОЖ через центр шпинделя (замена шпинделя, подвижное соединение, устройство смены фильтра)
  • Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы)
  • Увеличение скорости шпинделя до 10000 об/мин
  • Увеличение скорости шпинделя до 12000 об/мин
  • Датчик Renishaw TS-27 для автоматической настройки инструмента
  • Датчика Rehishaw OMP40 для измерения детали
  • Сепаратор масла от СОЖ

Описание

О товаре

Фрезерный обрабатывающий центр с ЧПУ Realrez VMC450 с высокой несущей способностью. Линейные рельсовые направляющие по трём осям, широкие и имеют большой пролет. Конструкция и внешние размеры станка компактны и разумны. Главный вал приводится в движение преобразователем частоты или серводвигателем через синхронный ремень. Обрабатывающий центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные конструктивные особенности:

  1. Основные компоненты: станина, колонна, рабочий стол и суппорта отлиты из высокопрочных материалов и искусственно состарены, чтобы обеспечить стабильность станка при длительном использования и предоставить гарантию долговечности.
  2. Оснащен высокоскоростным, высокоточным и жестким шпинделем с высокой несущей способностью.
  3. Подача в направлениях X, Y и Z осуществляется с помощью высокоточных, высокопрочных ШВП и серводвигателей, что обеспечивает точность позиционирования станка.
  4. Направляющая и ШВП оснащены защитными устройствами, обеспечивающими чистоту винта и направляющей, а также точность передачи и корректную работу станка.
  5. Стабильное и плавное движение главного вала за счет тормозной системы серводвигателя по оси Z
  6. Электрическое смазочное устройство может выполнять принудительную смазку винта ШВП  и направляющей по всем осям, уменьшая износ и обеспечивая эффективную работу станка.
  7. Скорость потока СОЖ можно изменять путем регулировки сопла для удовлетворения различных потребностей обработки.
  8. Система ЧПУ расположена на верхней правой стороне станка, что соответствует эргономики. Рабочий блок можно поворачивать под определенным углом, он удобен и надежен.
  9. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  10. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом.



Базовая комплектация:

  • Система ЧПУ: GSK 25I Guangzhou или KND2100MCI.
  • Дисплей ЧПУ: 8,4 дюйма.
  • Поворотный магазин на 12 или 16 инструментов.
  • Централизованная система автоматической смазки по трем осям (Китай).
  • Шпиндель 8000 об/мин.
  • Линейные закаленные рельсовые направляющие изготовлены Тайване, покрыты защитным слоем из нержавеющей стали (Китай).
  • Подшипник ШВП изготовлен в Японии (Japan NSK).
  • Стандартное оборудование с пневматическим пистолетом.
  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Полная защита (за исключением верхней поверхности).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.



Расширенная комплектация может включать:

  • Система ЧПУ Siemens808D (на русском зыке)
  • Система ЧПУ Siemens828D (на русском зыке)
  • Система ЧПУ Mitsubishi M80
  • Система ЧПУ Fanuc Oi-MF plus
  • Круглый магазин на 16 инструментов
  • Китайская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Тайваньская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Поворотный стол для 4-ой оси
  • Тайваньская 5-ая ось, включая две гидравлических станции, два серводвигателя и привода
  • Спиральный конвейер для удаления стружки
  • Ременный конвейер для удаления стружки
  • Подача СОЖ через центр шпинделя (замена шпинделя, подвижное соединение, устройство смены фильтра)
  • Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы)
  • Увеличение скорости шпинделя до 10000 об/мин
  • Увеличение скорости шпинделя до 12000 об/мин
  • Датчик Renishaw TS-27 для автоматической настройки инструмента
  • Датчика Rehishaw OMP40 для измерения детали
  • Сепаратор масла от СОЖ

Характеристики

Основные характеристики

Мощность3,7 кВт
Система ЧПУGSK 25I Guangzhou или KND2100MCI
Размер рабочего стола800х260
Количество осей3

Мощность: 3,7 кВт

Система ЧПУ: GSK 25I Guangzhou или KND2100MCI

Размер рабочего стола: 800х260

Количество осей: 3

Технические характеристики

Рабочий столРазмер рабочего стола, мм800x260
Макс. вес заготовки, кг200
Размер Т-образного паза, Pc-мм3-16*80
Диапазон обработкиЛевый и правый ход (ось X), мм500
Ход вперед и назад (ось Y), мм300
Ход вверх и вниз (ось Z), мм450
Расстояние от торца шпинделя до поверхности рабочего стола, мм70 - 500
Расстояние от центра шпинделя до направляющей поверхности колонны, мм380
ТочностьПозиционирования по осям X/Y/Z, мм±0.015
Повторное позиционирование по осям X/Y/Z, мм±0.008
Тип направляющей оси X / Y / Z, -Направляющие качения
ШпиндельCкорость, об/мин8000
Конус шпинделя, -BT40
Мощность шпинделя, кВт3,7
Система привода, -Ремень ГРМ
ПодачаСкорость быстрого перемещения по осям X/Y/Z, м/мин18 / 18 / 18
Скорость подачи при обработке по осям X/Y/Z, м/мин5000
Серводвигатель оси X / Y / Z, Н⸱м6 / 6 / 10
Питание, в380
Мощность СОЖ, кВт0,12
Общая мощность, кВт8
Рабочий стол:

Размер рабочего стола, мм: 800x260

Макс. вес заготовки, кг: 200

Размер Т-образного паза, Pc-мм: 3-16*80

Диапазон обработки:

Левый и правый ход (ось X), мм: 500

Ход вперед и назад (ось Y), мм: 300

Ход вверх и вниз (ось Z), мм: 450

Расстояние от торца шпинделя до поверхности рабочего стола, мм: 70 - 500

Расстояние от центра шпинделя до направляющей поверхности колонны, мм: 380

Точность:

Позиционирования по осям X/Y/Z, мм: ±0.015

Повторное позиционирование по осям X/Y/Z, мм: ±0.008

Тип направляющей оси X / Y / Z, -: Направляющие качения

Шпиндель:

Cкорость, об/мин: 8000

Конус шпинделя, -: BT40

Мощность шпинделя, кВт: 3,7

Система привода, -: Ремень ГРМ

Подача:

Скорость быстрого перемещения по осям X/Y/Z, м/мин: 18 / 18 / 18

Скорость подачи при обработке по осям X/Y/Z, м/мин: 5000

Серводвигатель оси X / Y / Z, Н⸱м: 6 / 6 / 10

Питание, в: 380

Мощность СОЖ, кВт: 0,12

Общая мощность, кВт: 8

Габаритные размеры

Вес станка, кг2350
Размеры станка, мм2200*1800*2250
Размер рабочего стола800х260

Вес станка, кг: 2350

Размеры станка, мм: 2200*1800*2250

Размер рабочего стола: 800х260

Доставка

Доставка транспортной компанией по России и СНГ

Компания «Станкобокс» осуществляет доставку оборудования сборными грузами привлеченным транспортом, либо индивидуальным, выделенным под заказ клиента, транспортом. Специалисты компании помогут вам произвести грузоперевозки в любую точку России или за границу – в Беларусь, Казахстан, Киргизию, Армению.

Если вы не планируете осуществлять самовывоз оборудования, мы сделаем доставку груза до адреса удобной для Вас транспортной компании. Отгрузка оплаченного оборудования производится в максимально короткие сроки.

Мы сотрудничаем с такими транспортными компаниями как Деловые линии, Байкал Сервис, Энергия, ПЭК, ЖелДорЭкспедиция, а так же с другими транспортными компаниями по требованию заказчика.

Самовывоз оборудования в регионе Другой регион

Адрес склада: 191119, Санкт-Петербург, ул. Черняховского, дом 10,лит. Д, пом.3-Н

График работы:

Понедельник, Вторник, Среда, Четверг, Пятница: 9:00 – 17:00

Суббота, Воскресенье: Выходной

Телефон:

+7 (812) 575-50-23

Оплата и лизинг

Оплата

Оплатить свой заказ Вы можете банковским переводом денег между расчетными счетами организаций на основании выставленного счета или по договору.
Сроки, условия и детали оплаты оговариваются при оформлении заказа с менеджерами отдела продаж.

Лизинг

Наше оборудование можно приобрести в лизинг. Мы работаем с различными лизинговыми компаниями и зарекомендовали себя как надежного поставщика и партнера.

Мы сотрудничаем с такими лизинговыми компаниями:

  • "Интерлизинг"
  • "Балтийский лизинг"
  • "Роделен"
  • "Уралпромлизинг",
  • "Национальная Лизинговая Компания»,
  • "УралБизнесЛизинг" и др.

Также Вы можете обратиться в свою лизинговую компанию.
Для того чтобы оформить сделку, необходимо у нас запросить коммерческое предложение, прислав запрос с реквизитами.

Срок лизинга

от 1 года до 3х лет

Размер первого взноса

от 5% стоимости оборудования

Выкупной платеж

от 3% до 20%

Гарантии

Гарантийное обслуживание

На все оборудование компания "Станкобокс" дает гарантию 12 месяцев с даты покупки.

По гарантийному и после гарантийному обслуживанию обращайтесь по телефону:

+7 (921) 795-75-70
+7 (909) 545-88-81
+7 (912) 568-55-12

Также вы можете отправить заполненный бланк рекламации на электронную почту:
service@stankobox.ru

Комплектация

  • Стойка ЧПУ: GSK 25I Guangzhou
  • Дополнительная ось: 3-ех осевая обработка
  • Скорость шпинделя: Скорость шпинделя 8000 об/мин
  • Магазин инструментов: Поворотный магазин на 16 инструментов
Открыть конструктор
2 886 900 ₽

Под заказ

Получить предложение

Комплектация

  • Стойка ЧПУ: GSK 25I Guangzhou
  • Дополнительная ось: 3-ех осевая обработка
  • Скорость шпинделя: Скорость шпинделя 8000 об/мин
  • Магазин инструментов: Поворотный магазин на 16 инструментов
Открыть конструктор
2 886 900 ₽

Под заказ

Получить предложение
