Описание:

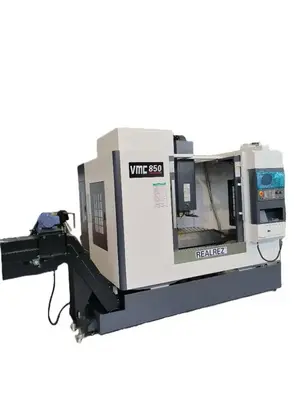

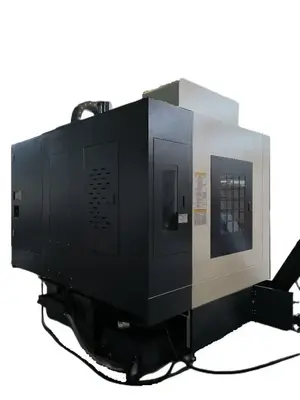

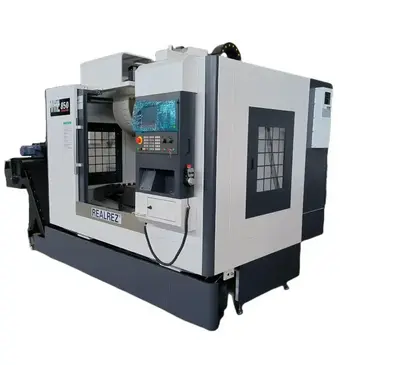

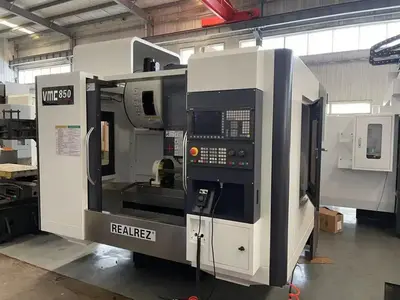

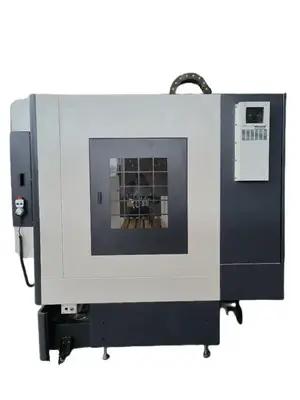

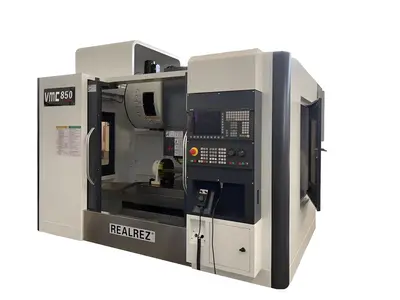

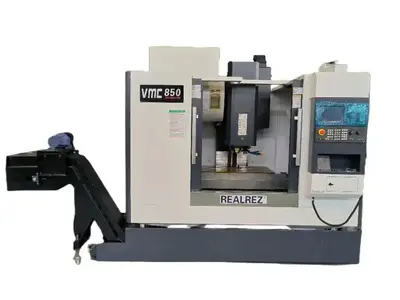

VMC850 – вертикальный обрабатывающий центр с трехосным сервоприводом с прямым подключением по осям X, Y и Z. Конструкция и внешние размеры станка компактны и разумны. Вертикальный центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные конструктивные особенности:

  1. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  2. Механизм смазки имеет несложную конструкцию за счет этого прост в использовании и обслуживании.
  3. Установлены линейные направляющие качения вместо традиционных направляющих скольжения, которая характеризуются низким сопротивлением трению и чувствительным обратным движением. Линейные направляющие обладают нулевым зазором.
  4. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом, могут быстро перемещаться и обладают точной круговой интерполяцией.
  5. Обладает высокой несущей способностью как в вертикальном, так и в горизонтальном направлениях.
  6. Подходит для высокоскоростной работы и может значительно снизить мощность привода станка.
  7. Станок используется для дуговой резки, резки под углом и т. д. Поверхность обработки относительно однородна.
  8. Трехосевой двигатель напрямую связан с прецизионным высокоскоростным ШВП, что повышает жесткость и точность трансмиссии.
  9. На оси Z используется тормозная система двигателя, которая может поддерживать высокий баланс и чувствительность во время быстрого позиционирования для обеспечения точности обработки.
  10. Высокая жесткость обрабатывающего центра обеспечивает меньший износ и более длительный срок службы, что подходит для условий высокоскоростной обработки.



Базовая комплектация:

  • Система ЧПУ: GSK 25I Guangzhou или KND2100MCI.
  • Дисплей ЧПУ: 8,4 дюйма.
  • Круглый магазин на 24 инструмента (время смены 1.5-1.8  секунды)
  • Централизованная система автоматической смазки по трем осям (Китай).

  • Скорость шпинделя 8000 об/мин.

    Мощность шпинделя 7,5 кВт.

  • Линейные закаленные рельсовые направляющие изготовлены Тайване, покрыты защитным слоем из нержавеющей стали (Китай).
  • Винт ШВП изготовлен, подшипник ШВП изготовлен в Японии (Japan NSK).
  • Стандартное оборудование с пневматическим пистолетом.

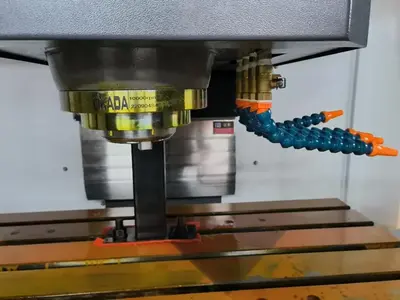

  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Полная защита (за исключением верхней поверхности).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.
  •

Расширенная комплектация может включать:

  • Система ЧПУ Siemens808D (на русском зыке)
  • Система ЧПУ Siemens828D (на русском зыке)
  • Система ЧПУ Mitsubishi M80
  • Система ЧПУ Fanuc Oi-MF plus
  • Круглый магазин на 16 инструментов (время смены 1.5-1.8 секунды)
  • Круглый магазин на 24 инструмента (время смены 1.5-1.8  секунды
  • Китайская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Тайваньская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Поворотный стол для 4-ой оси
  • Тайваньская 5-ая ось, включая две гидравлических станции, два серводвигателя и привода
  • Спиральный конвейер для удаления стружки
  • Ременный конвейер для удаления стружки
  • Подача СОЖ через центр шпинделя (замена шпинделя, подвижное соединение, устройство смены фильтра)
  • Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы)
  • Увеличение мощности шпинделя до 11 кВт
  • Увеличение скорости шпинделя до 10000 об/мин
  • Увеличение скорости шпинделя до 12000 об/мин
  • Датчик Renishaw TS-27 для автоматической настройки инструмента
  • Датчика Rehishaw OMP40 для измерения детали
  • Сепаратор масла от СОЖ
Подробное описание

Основные характеристики:

Мощность:
7,5 кВт
Система ЧПУ:
GSK 25I Guangzhou или KND2100MCI
Размер рабочего стола:
1000х500
Количество осей:
3, 4 или 5
Мощность:
7,5 кВт
Система ЧПУ:
GSK 25I Guangzhou или KND2100MCI
Размер рабочего стола:
1000х500
Количество осей:
3, 4 или 5
Все характеристики
Описание
Характеристики
Доставка
Оплата и лизинг
Гарантии

О товаре

VMC850 – вертикальный обрабатывающий центр с трехосным сервоприводом с прямым подключением по осям X, Y и Z. Конструкция и внешние размеры станка компактны и разумны. Вертикальный центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные конструктивные особенности:

  1. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  2. Механизм смазки имеет несложную конструкцию за счет этого прост в использовании и обслуживании.
  3. Установлены линейные направляющие качения вместо традиционных направляющих скольжения, которая характеризуются низким сопротивлением трению и чувствительным обратным движением. Линейные направляющие обладают нулевым зазором.
  4. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом, могут быстро перемещаться и обладают точной круговой интерполяцией.
  5. Обладает высокой несущей способностью как в вертикальном, так и в горизонтальном направлениях.
  6. Подходит для высокоскоростной работы и может значительно снизить мощность привода станка.
  7. Станок используется для дуговой резки, резки под углом и т. д. Поверхность обработки относительно однородна.
  8. Трехосевой двигатель напрямую связан с прецизионным высокоскоростным ШВП, что повышает жесткость и точность трансмиссии.
  9. На оси Z используется тормозная система двигателя, которая может поддерживать высокий баланс и чувствительность во время быстрого позиционирования для обеспечения точности обработки.
  10. Высокая жесткость обрабатывающего центра обеспечивает меньший износ и более длительный срок службы, что подходит для условий высокоскоростной обработки.



Базовая комплектация:

  • Система ЧПУ: GSK 25I Guangzhou или KND2100MCI.
  • Дисплей ЧПУ: 8,4 дюйма.
  • Круглый магазин на 24 инструмента (время смены 1.5-1.8  секунды)
  • Централизованная система автоматической смазки по трем осям (Китай).

  • Скорость шпинделя 8000 об/мин.

    Мощность шпинделя 7,5 кВт.

  • Линейные закаленные рельсовые направляющие изготовлены Тайване, покрыты защитным слоем из нержавеющей стали (Китай).
  • Винт ШВП изготовлен, подшипник ШВП изготовлен в Японии (Japan NSK).
  • Стандартное оборудование с пневматическим пистолетом.
  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Полная защита (за исключением верхней поверхности).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.
  •

Расширенная комплектация может включать:

  • Система ЧПУ Siemens808D (на русском зыке)
  • Система ЧПУ Siemens828D (на русском зыке)
  • Система ЧПУ Mitsubishi M80
  • Система ЧПУ Fanuc Oi-MF plus
  • Круглый магазин на 16 инструментов (время смены 1.5-1.8 секунды)
  • Круглый магазин на 24 инструмента (время смены 1.5-1.8  секунды
  • Китайская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Тайваньская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Поворотный стол для 4-ой оси
  • Тайваньская 5-ая ось, включая две гидравлических станции, два серводвигателя и привода
  • Спиральный конвейер для удаления стружки
  • Ременный конвейер для удаления стружки
  • Подача СОЖ через центр шпинделя (замена шпинделя, подвижное соединение, устройство смены фильтра)
  • Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы)
  • Увеличение мощности шпинделя до 11 кВт
  • Увеличение скорости шпинделя до 10000 об/мин
  • Увеличение скорости шпинделя до 12000 об/мин
  • Датчик Renishaw TS-27 для автоматической настройки инструмента
  • Датчика Rehishaw OMP40 для измерения детали
  • Сепаратор масла от СОЖ

Описание

О товаре

VMC850 – вертикальный обрабатывающий центр с трехосным сервоприводом с прямым подключением по осям X, Y и Z. Конструкция и внешние размеры станка компактны и разумны. Вертикальный центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные конструктивные особенности:

  1. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  2. Механизм смазки имеет несложную конструкцию за счет этого прост в использовании и обслуживании.
  3. Установлены линейные направляющие качения вместо традиционных направляющих скольжения, которая характеризуются низким сопротивлением трению и чувствительным обратным движением. Линейные направляющие обладают нулевым зазором.
  4. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом, могут быстро перемещаться и обладают точной круговой интерполяцией.
  5. Обладает высокой несущей способностью как в вертикальном, так и в горизонтальном направлениях.
  6. Подходит для высокоскоростной работы и может значительно снизить мощность привода станка.
  7. Станок используется для дуговой резки, резки под углом и т. д. Поверхность обработки относительно однородна.
  8. Трехосевой двигатель напрямую связан с прецизионным высокоскоростным ШВП, что повышает жесткость и точность трансмиссии.
  9. На оси Z используется тормозная система двигателя, которая может поддерживать высокий баланс и чувствительность во время быстрого позиционирования для обеспечения точности обработки.
  10. Высокая жесткость обрабатывающего центра обеспечивает меньший износ и более длительный срок службы, что подходит для условий высокоскоростной обработки.



Базовая комплектация:

  • Система ЧПУ: GSK 25I Guangzhou или KND2100MCI.
  • Дисплей ЧПУ: 8,4 дюйма.
  • Круглый магазин на 24 инструмента (время смены 1.5-1.8  секунды)
  • Централизованная система автоматической смазки по трем осям (Китай).

  • Скорость шпинделя 8000 об/мин.

    Мощность шпинделя 7,5 кВт.

  • Линейные закаленные рельсовые направляющие изготовлены Тайване, покрыты защитным слоем из нержавеющей стали (Китай).
  • Винт ШВП изготовлен, подшипник ШВП изготовлен в Японии (Japan NSK).
  • Стандартное оборудование с пневматическим пистолетом.
  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Полная защита (за исключением верхней поверхности).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.
  •

Расширенная комплектация может включать:

  • Система ЧПУ Siemens808D (на русском зыке)
  • Система ЧПУ Siemens828D (на русском зыке)
  • Система ЧПУ Mitsubishi M80
  • Система ЧПУ Fanuc Oi-MF plus
  • Круглый магазин на 16 инструментов (время смены 1.5-1.8 секунды)
  • Круглый магазин на 24 инструмента (время смены 1.5-1.8  секунды
  • Китайская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Тайваньская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D / Fanuc Oi-MF
  • Поворотный стол для 4-ой оси
  • Тайваньская 5-ая ось, включая две гидравлических станции, два серводвигателя и привода
  • Спиральный конвейер для удаления стружки
  • Ременный конвейер для удаления стружки
  • Подача СОЖ через центр шпинделя (замена шпинделя, подвижное соединение, устройство смены фильтра)
  • Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы)
  • Увеличение мощности шпинделя до 11 кВт
  • Увеличение скорости шпинделя до 10000 об/мин
  • Увеличение скорости шпинделя до 12000 об/мин
  • Датчик Renishaw TS-27 для автоматической настройки инструмента
  • Датчика Rehishaw OMP40 для измерения детали
  • Сепаратор масла от СОЖ

Характеристики

Основные характеристики

Мощность7,5 кВт
Система ЧПУGSK 25I Guangzhou или KND2100MCI
Размер рабочего стола1000х500
Количество осей3, 4 или 5

Мощность: 7,5 кВт

Система ЧПУ: GSK 25I Guangzhou или KND2100MCI

Размер рабочего стола: 1000х500

Количество осей: 3, 4 или 5

Технические характеристики

Рабочий столРазмер рабочего стола, мм1000x500
Макс. вес заготовки, кг550
Размер Т-образного паза, Pc-мм5-18*100
Диапазон обработкиЛевый и правый ход (ось X), мм800
Ход вперед и назад (ось Y), мм500
Ход вверх и вниз (ось Z), мм500
Расстояние от конца шпинделя до рабочего стола, мм120-620
Расстояние от центра шпинделя до направляющей поверхности колонны, мм571
ТочностьПовторное позиционирование по осям X/Y/Z, мм±0.003
Позиционирования по осям X/Y/Z, мм±0.005
Тип направляющей оси X / Y / Z, -Направляющие качения
ШпиндельCкорость, об/мин8000
Конус шпинделя, -BT40
Мощность шпинделя, кВт7,5
ДвигательСерводвигатель оси X / Y / Z, Н⸱м12 / 12 / 22
Мощность серводвигателей по осям X / Y / Z, кВт2.2 кВт
Режим подключения двигателя оси X / Y / Z, -Прямой
ПодачаСкорость быстрого перемещения по осям X/Y/Z, м/мин24 / 24 / 24
Скорость подачи при обработке по осям X/Y/Z, мм/мин1 - 10000
Питание, в380
Мощность СОЖ, кВт0,37
Общая мощность, кВт15
Рабочий стол:

Размер рабочего стола, мм: 1000x500

Макс. вес заготовки, кг: 550

Размер Т-образного паза, Pc-мм: 5-18*100

Диапазон обработки:

Левый и правый ход (ось X), мм: 800

Ход вперед и назад (ось Y), мм: 500

Ход вверх и вниз (ось Z), мм: 500

Расстояние от конца шпинделя до рабочего стола, мм: 120-620

Расстояние от центра шпинделя до направляющей поверхности колонны, мм: 571

Точность:

Повторное позиционирование по осям X/Y/Z, мм: ±0.003

Позиционирования по осям X/Y/Z, мм: ±0.005

Тип направляющей оси X / Y / Z, -: Направляющие качения

Шпиндель:

Cкорость, об/мин: 8000

Конус шпинделя, -: BT40

Мощность шпинделя, кВт: 7,5

Двигатель:

Серводвигатель оси X / Y / Z, Н⸱м: 12 / 12 / 22

Мощность серводвигателей по осям X / Y / Z, кВт: 2.2 кВт

Режим подключения двигателя оси X / Y / Z, -: Прямой

Подача:

Скорость быстрого перемещения по осям X/Y/Z, м/мин: 24 / 24 / 24

Скорость подачи при обработке по осям X/Y/Z, мм/мин: 1 - 10000

Питание, в: 380

Мощность СОЖ, кВт: 0,37

Общая мощность, кВт: 15

Габаритные размеры

Вес станка, кг5000
Размеры станка, мм3100*2150*2550
Размер рабочего стола1000х500

Вес станка, кг: 5000

Размеры станка, мм: 3100*2150*2550

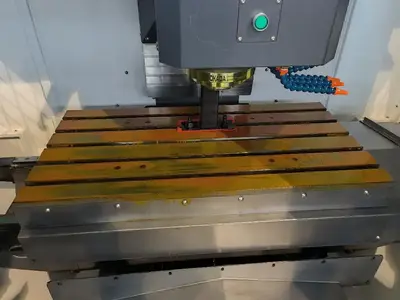

Размер рабочего стола: 1000х500

Доставка

Доставка транспортной компанией по России и СНГ

Компания «Станкобокс» осуществляет доставку оборудования сборными грузами привлеченным транспортом, либо индивидуальным, выделенным под заказ клиента, транспортом. Специалисты компании помогут вам произвести грузоперевозки в любую точку России или за границу – в Беларусь, Казахстан, Киргизию, Армению.

Если вы не планируете осуществлять самовывоз оборудования, мы сделаем доставку груза до адреса удобной для Вас транспортной компании. Отгрузка оплаченного оборудования производится в максимально короткие сроки.

Мы сотрудничаем с такими транспортными компаниями как Деловые линии, Байкал Сервис, Энергия, ПЭК, ЖелДорЭкспедиция, а так же с другими транспортными компаниями по требованию заказчика.

Самовывоз оборудования в регионе Другой регион

Адрес склада: 191119, Санкт-Петербург, ул. Черняховского, дом 10,лит. Д, пом.3-Н

График работы:

Понедельник, Вторник, Среда, Четверг, Пятница: 9:00 – 17:00

Суббота, Воскресенье: Выходной

Телефон:

+7 (812) 575-50-23

Показать на карте

Оплата и лизинг

Оплата

Оплатить свой заказ Вы можете банковским переводом денег между расчетными счетами организаций на основании выставленного счета или по договору.
Сроки, условия и детали оплаты оговариваются при оформлении заказа с менеджерами отдела продаж.

Лизинг

Наше оборудование можно приобрести в лизинг. Мы работаем с различными лизинговыми компаниями и зарекомендовали себя как надежного поставщика и партнера.

Мы сотрудничаем с такими лизинговыми компаниями:

  • "Интерлизинг"
  • "Балтийский лизинг"
  • "Роделен"
  • "Уралпромлизинг",
  • "Национальная Лизинговая Компания»,
  • "УралБизнесЛизинг" и др.

Также Вы можете обратиться в свою лизинговую компанию.
Для того чтобы оформить сделку, необходимо у нас запросить коммерческое предложение, прислав запрос с реквизитами.

Срок лизинга

от 1 года до 3х лет

Размер первого взноса

от 5% стоимости оборудования

Выкупной платеж

от 3% до 20%

Гарантии

Гарантийное обслуживание

На все оборудование компания "Станкобокс" дает гарантию 12 месяцев с даты покупки.

По гарантийному и после гарантийному обслуживанию обращайтесь по телефону:

+7 (921) 795-75-70
+7 (909) 545-88-81
+7 (912) 568-55-12

Также вы можете отправить заполненный бланк рекламации на электронную почту:
service@stankobox.ru

Комплектация

  • Стойка ЧПУ: GSK 25I Guangzhou
  • Магазин инструментов: Круглый магазин на 24 инструмента (время смены 1.5-1.8 секунды)
  • Скорость шпинделя: Скорость шпинделя 8000 об/мин
  • Мощность шпинделя: 7.5 кВт
  • Дополнительная ось: 3-ех осевая обработка
Открыть конструктор
-7%

* Скидка действует при заказе на сайте до 31 декабря

3 633 992 ₽
3 907 518 ₽

Под заказ

Получить предложение

Комплектация

  • Стойка ЧПУ: GSK 25I Guangzhou
  • Магазин инструментов: Круглый магазин на 24 инструмента (время смены 1.5-1.8 секунды)
  • Скорость шпинделя: Скорость шпинделя 8000 об/мин
  • Мощность шпинделя: 7.5 кВт
  • Дополнительная ось: 3-ех осевая обработка
Открыть конструктор
-7%

* Скидка действует при заказе на сайте до 31 декабря

3 633 992 ₽
3 907 518 ₽

Под заказ

Получить предложение
