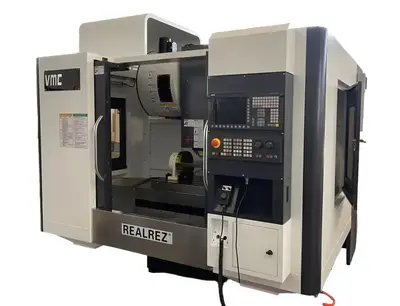

Фрезерный обрабатывающий центр с ЧПУ VMC1050 (ЧПУ GSK 25I)

Скопировано!

Ошибка

Скопировать идентификатор товара

Описание:

VMC1050 – вертикальный обрабатывающий центр с трехосным сервоприводом с прямым подключением по осям X, Y и Z. Конструкция и внешние размеры станка компактны и разумны. Вертикальный центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные преимущества станка:

  1. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  2. Механизм смазки имеет несложную конструкцию за счет этого прост в использовании и обслуживании.
  3. Установлены линейные направляющие качения вместо традиционных направляющих скольжения, которая характеризуются низким сопротивлением трению и чувствительным обратным движением. Линейные направляющие обладают нулевым зазором.
  4. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом, могут быстро перемещаться и обладают точной круговой интерполяцией.
  5. Обладает высокой несущей способностью как в вертикальном, так и в горизонтальном направлениях.
  6. Подходит для высокоскоростной работы и может значительно снизить мощность привода станка.
  7. Станок используется для дуговой резки, резки под углом и т. д. Поверхность обработки относительно однородна.
  8. Трехосевой двигатель напрямую связан с прецизионным высокоскоростным ШВП, что повышает жесткость и точность трансмиссии.
  9. На оси Z используется тормозная система двигателя, которая может поддерживать высокий баланс и чувствительность во время быстрого позиционирования для обеспечения точности обработки.
  10. Высокая жесткость обрабатывающего центра обеспечивает меньший износ и более длительный срок службы, что подходит для условий высокоскоростной обработки.



Базовая комплектация:

  • Система ЧПУ: GSK 25I Guangzhou
  • Дисплей ЧПУ: 8,4 дюйма.
  • Поворотный магазин на 24 инструмента, тип "Рука" (время смены 1,8 секунды), изготовлен в Тайване (Taiwan Okada/Tokusu).
  • Централизованная система автоматической смазки по трем осям (Nishiwa, Becher).
  • Шпиндель 10000 об/мин изготовлен в Тайване (Luo Yi, Okada, Zhenshang, Psen, National Taiwan University).
  • Увеличение мощности шпинделя до 11 кВт;
  • Линейные направляющие качения изготовлены в Тайване (Taiwan Yintai, Taiwan Shangyin).
  • ШВП изготовлен в Тайване (Taiwan Yintai, Taiwan Shangyin), подшипник ШВП изготовлен в Японии (Japan NSK).
  • Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы).
  • Сепаратор масла от СОЖ.
  • Стандартное оборудование с пневматическим пистолетом.
  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Полная защита (за исключением верхней поверхности).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.
Подробное описание

Основные характеристики:

Мощность:
11,0 кВт
Система ЧПУ:
GSK 25I
Размер рабочего стола:
1100х500
Количество осей:
3
Мощность:
11,0 кВт
Система ЧПУ:
GSK 25I
Размер рабочего стола:
1100х500
Количество осей:
3
Все характеристики
Описание
Характеристики
Доставка
Оплата и лизинг
Гарантии

О товаре

VMC1050 – вертикальный обрабатывающий центр с трехосным сервоприводом с прямым подключением по осям X, Y и Z. Конструкция и внешние размеры станка компактны и разумны. Вертикальный центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные преимущества станка:

  1. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  2. Механизм смазки имеет несложную конструкцию за счет этого прост в использовании и обслуживании.
  3. Установлены линейные направляющие качения вместо традиционных направляющих скольжения, которая характеризуются низким сопротивлением трению и чувствительным обратным движением. Линейные направляющие обладают нулевым зазором.
  4. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом, могут быстро перемещаться и обладают точной круговой интерполяцией.
  5. Обладает высокой несущей способностью как в вертикальном, так и в горизонтальном направлениях.
  6. Подходит для высокоскоростной работы и может значительно снизить мощность привода станка.
  7. Станок используется для дуговой резки, резки под углом и т. д. Поверхность обработки относительно однородна.
  8. Трехосевой двигатель напрямую связан с прецизионным высокоскоростным ШВП, что повышает жесткость и точность трансмиссии.
  9. На оси Z используется тормозная система двигателя, которая может поддерживать высокий баланс и чувствительность во время быстрого позиционирования для обеспечения точности обработки.
  10. Высокая жесткость обрабатывающего центра обеспечивает меньший износ и более длительный срок службы, что подходит для условий высокоскоростной обработки.



Базовая комплектация:

  • Система ЧПУ: GSK 25I Guangzhou
  • Дисплей ЧПУ: 8,4 дюйма.
  • Поворотный магазин на 24 инструмента, тип "Рука" (время смены 1,8 секунды), изготовлен в Тайване (Taiwan Okada/Tokusu).
  • Централизованная система автоматической смазки по трем осям (Nishiwa, Becher).
  • Шпиндель 10000 об/мин изготовлен в Тайване (Luo Yi, Okada, Zhenshang, Psen, National Taiwan University).
  • Увеличение мощности шпинделя до 11 кВт;
  • Линейные направляющие качения изготовлены в Тайване (Taiwan Yintai, Taiwan Shangyin).
  • ШВП изготовлен в Тайване (Taiwan Yintai, Taiwan Shangyin), подшипник ШВП изготовлен в Японии (Japan NSK).
  • Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы).
  • Сепаратор масла от СОЖ.
  • Стандартное оборудование с пневматическим пистолетом.
  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Полная защита (за исключением верхней поверхности).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.

Описание

О товаре

VMC1050 – вертикальный обрабатывающий центр с трехосным сервоприводом с прямым подключением по осям X, Y и Z. Конструкция и внешние размеры станка компактны и разумны. Вертикальный центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные преимущества станка:

  1. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  2. Механизм смазки имеет несложную конструкцию за счет этого прост в использовании и обслуживании.
  3. Установлены линейные направляющие качения вместо традиционных направляющих скольжения, которая характеризуются низким сопротивлением трению и чувствительным обратным движением. Линейные направляющие обладают нулевым зазором.
  4. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом, могут быстро перемещаться и обладают точной круговой интерполяцией.
  5. Обладает высокой несущей способностью как в вертикальном, так и в горизонтальном направлениях.
  6. Подходит для высокоскоростной работы и может значительно снизить мощность привода станка.
  7. Станок используется для дуговой резки, резки под углом и т. д. Поверхность обработки относительно однородна.
  8. Трехосевой двигатель напрямую связан с прецизионным высокоскоростным ШВП, что повышает жесткость и точность трансмиссии.
  9. На оси Z используется тормозная система двигателя, которая может поддерживать высокий баланс и чувствительность во время быстрого позиционирования для обеспечения точности обработки.
  10. Высокая жесткость обрабатывающего центра обеспечивает меньший износ и более длительный срок службы, что подходит для условий высокоскоростной обработки.



Базовая комплектация:

  • Система ЧПУ: GSK 25I Guangzhou
  • Дисплей ЧПУ: 8,4 дюйма.
  • Поворотный магазин на 24 инструмента, тип "Рука" (время смены 1,8 секунды), изготовлен в Тайване (Taiwan Okada/Tokusu).
  • Централизованная система автоматической смазки по трем осям (Nishiwa, Becher).
  • Шпиндель 10000 об/мин изготовлен в Тайване (Luo Yi, Okada, Zhenshang, Psen, National Taiwan University).
  • Увеличение мощности шпинделя до 11 кВт;
  • Линейные направляющие качения изготовлены в Тайване (Taiwan Yintai, Taiwan Shangyin).
  • ШВП изготовлен в Тайване (Taiwan Yintai, Taiwan Shangyin), подшипник ШВП изготовлен в Японии (Japan NSK).
  • Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы).
  • Сепаратор масла от СОЖ.
  • Стандартное оборудование с пневматическим пистолетом.
  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Полная защита (за исключением верхней поверхности).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.

Характеристики

Основные характеристики

Мощность11,0 кВт
Система ЧПУGSK 25I
Размер рабочего стола1100х500
Количество осей3

Мощность: 11,0 кВт

Система ЧПУ: GSK 25I

Размер рабочего стола: 1100х500

Количество осей: 3

Технические характеристики

Рабочий столРазмер рабочего стола, мм1100x500
Макс. вес заготовки, кг800
Размер Т-образного паза, Pc-мм5-18*100
Диапазон обработкиЛевый и правый ход (ось X), мм1000
Ход вперед и назад (ось Y), мм500
Ход вверх и вниз (ось Z), мм550
Расстояние от конца шпинделя до рабочего стола, мм150-700
Расстояние от центра шпинделя до направляющей поверхности колонны, мм600
ТочностьПозиционирования по осям X/Y/Z, мм±0.006
Повторное позиционирование по осям X/Y/Z, мм±0.004
ШпиндельCкорость, об/мин10000
Конус шпинделя, -BT40
Мощность шпинделя, кВт11
ДвигательМощность серводвигателей по осям X / Y / Z, кВт2.5
Режим подключения двигателя оси X / Y / Z, -Прямой
Тип направляющей оси X / Y / Z, -Линейные направляющие качения
ПодачаСкорость быстрого перемещения по осям X/Y/Z, м/мин24 / 24 / 24
Скорость подачи при обработке по осям X/Y/Z, мм/мин10000
Общая электрическая мощность, ква20
Система ЧПУGSK 25I Guangzhou
Рабочий стол:

Размер рабочего стола, мм: 1100x500

Макс. вес заготовки, кг: 800

Размер Т-образного паза, Pc-мм: 5-18*100

Диапазон обработки:

Левый и правый ход (ось X), мм: 1000

Ход вперед и назад (ось Y), мм: 500

Ход вверх и вниз (ось Z), мм: 550

Расстояние от конца шпинделя до рабочего стола, мм: 150-700

Расстояние от центра шпинделя до направляющей поверхности колонны, мм: 600

Точность:

Позиционирования по осям X/Y/Z, мм: ±0.006

Повторное позиционирование по осям X/Y/Z, мм: ±0.004

Шпиндель:

Cкорость, об/мин: 10000

Конус шпинделя, -: BT40

Мощность шпинделя, кВт: 11

Двигатель:

Мощность серводвигателей по осям X / Y / Z, кВт: 2.5

Режим подключения двигателя оси X / Y / Z, -: Прямой

Тип направляющей оси X / Y / Z, -: Линейные направляющие качения

Подача:

Скорость быстрого перемещения по осям X/Y/Z, м/мин: 24 / 24 / 24

Скорость подачи при обработке по осям X/Y/Z, мм/мин: 10000

Общая электрическая мощность, ква: 20

Система ЧПУ: GSK 25I Guangzhou

Габаритные размеры

Вес станка, кг6000
Размеры станка, мм3150*2800*2700
Размер рабочего стола1100х500

Вес станка, кг: 6000

Размеры станка, мм: 3150*2800*2700

Размер рабочего стола: 1100х500
