Фрезерный обрабатывающий центр с ЧПУ VMC650 (Fanuc Oi-MF Plus)

Фрезерный обрабатывающий центр с ЧПУ VMC650 (Fanuc Oi-MF Plus)

ID 20

Скопировано!

Ошибка

Скопировать идентификатор товара

Добавить в сравнения

Скачать конфигурацию

Описание:

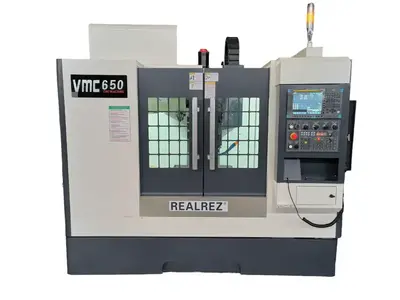

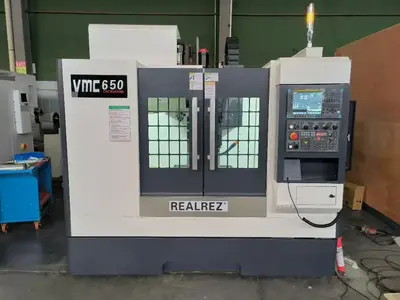

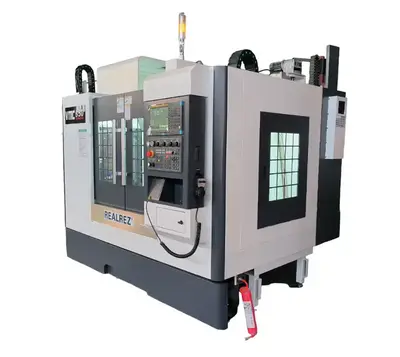

VMC650 – вертикальный обрабатывающий центр с трехосным сервоприводом с прямым подключением по осям X, Y и Z. Конструкция и внешние размеры станка компактны и разумны. Вертикальный центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные преимущества станка:

  1. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  2. Механизм смазки имеет несложную конструкцию за счет этого прост в использовании и обслуживании.
  3. Установлены линейные направляющие качения вместо традиционных направляющих скольжения, которая характеризуются низким сопротивлением трению и чувствительным обратным движением. Линейные направляющие обладают нулевым зазором.
  4. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом, могут быстро перемещаться и обладают точной круговой интерполяцией.
  5. Обладает высокой несущей способностью как в вертикальном, так и в горизонтальном направлениях.
  6. Подходит для высокоскоростной работы и может значительно снизить мощность привода станка.
  7. Станок используется для дуговой резки, резки под углом и т. д. Поверхность обработки относительно однородна.
  8. Трехосевой двигатель напрямую связан с прецизионным высокоскоростным ШВП, что повышает жесткость и точность трансмиссии.
  9. На оси Z используется тормозная система двигателя, которая может поддерживать высокий баланс и чувствительность во время быстрого позиционирования для обеспечения точности обработки.
  10. Высокая жесткость обрабатывающего центра обеспечивает меньший износ и более длительный срок службы, что подходит для условий высокоскоростной обработки.



Базовая комплектация:

  • Система ЧПУ: Fanuc Oi-MF tf plus
  • Дисплей ЧПУ: 8,4 дюйма.

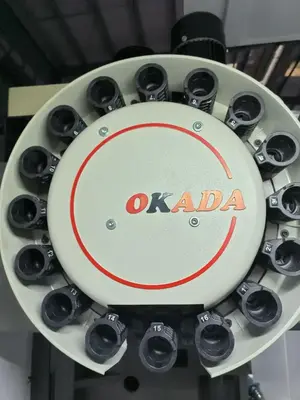

  • Круглый магазин на 16 инструментов (время смены 2 секунд).
  • Увеличенная мощность шпинделя до 11 кВт
  • Централизованная система автоматической смазки по трем осям (Китай).
  • Увеличенная скорость шпинделя до 10000 об/мин.
  • Линейные направляющие качения изготовлены в Тайване, покрыты защитным слоем из нержавеющей стали (Китай).
  • Винт ШВП изготовлен в Тайване, подшипник ШВП изготовлен в Японии (Japan NSK).
  • Стандартное оборудование с пневматическим пистолетом.

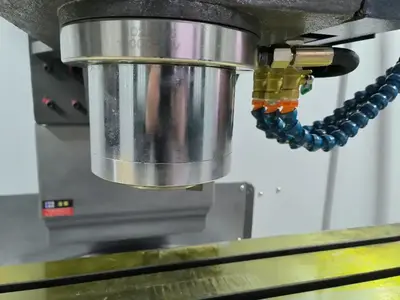

  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Полная защита (за исключением верхней поверхности).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.
Подробное описание

Основные характеристики:

Мощность:
11,0 кВт / 10000 об/мин
Система ЧПУ:
Fanuc Oi-MF tf plus
Размер рабочего стола:
800х400
Количество осей:
3
Мощность:
11,0 кВт / 10000 об/мин
Система ЧПУ:
Fanuc Oi-MF tf plus
Размер рабочего стола:
800х400
Количество осей:
3
Все характеристики
Описание
Характеристики
Доставка
Оплата и лизинг
Гарантии

О товаре

VMC650 – вертикальный обрабатывающий центр с трехосным сервоприводом с прямым подключением по осям X, Y и Z. Конструкция и внешние размеры станка компактны и разумны. Вертикальный центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные преимущества станка:

  1. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  2. Механизм смазки имеет несложную конструкцию за счет этого прост в использовании и обслуживании.
  3. Установлены линейные направляющие качения вместо традиционных направляющих скольжения, которая характеризуются низким сопротивлением трению и чувствительным обратным движением. Линейные направляющие обладают нулевым зазором.
  4. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом, могут быстро перемещаться и обладают точной круговой интерполяцией.
  5. Обладает высокой несущей способностью как в вертикальном, так и в горизонтальном направлениях.
  6. Подходит для высокоскоростной работы и может значительно снизить мощность привода станка.
  7. Станок используется для дуговой резки, резки под углом и т. д. Поверхность обработки относительно однородна.
  8. Трехосевой двигатель напрямую связан с прецизионным высокоскоростным ШВП, что повышает жесткость и точность трансмиссии.
  9. На оси Z используется тормозная система двигателя, которая может поддерживать высокий баланс и чувствительность во время быстрого позиционирования для обеспечения точности обработки.
  10. Высокая жесткость обрабатывающего центра обеспечивает меньший износ и более длительный срок службы, что подходит для условий высокоскоростной обработки.



Базовая комплектация:

  • Система ЧПУ: Fanuc Oi-MF tf plus
  • Дисплей ЧПУ: 8,4 дюйма.
  • Круглый магазин на 16 инструментов (время смены 2 секунд).
  • Увеличенная мощность шпинделя до 11 кВт
  • Централизованная система автоматической смазки по трем осям (Китай).
  • Увеличенная скорость шпинделя до 10000 об/мин.
  • Линейные направляющие качения изготовлены в Тайване, покрыты защитным слоем из нержавеющей стали (Китай).
  • Винт ШВП изготовлен в Тайване, подшипник ШВП изготовлен в Японии (Japan NSK).
  • Стандартное оборудование с пневматическим пистолетом.
  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Полная защита (за исключением верхней поверхности).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.

Описание

О товаре

VMC650 – вертикальный обрабатывающий центр с трехосным сервоприводом с прямым подключением по осям X, Y и Z. Конструкция и внешние размеры станка компактны и разумны. Вертикальный центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.



Основные преимущества станка:

  1. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
  2. Механизм смазки имеет несложную конструкцию за счет этого прост в использовании и обслуживании.
  3. Установлены линейные направляющие качения вместо традиционных направляющих скольжения, которая характеризуются низким сопротивлением трению и чувствительным обратным движением. Линейные направляющие обладают нулевым зазором.
  4. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом, могут быстро перемещаться и обладают точной круговой интерполяцией.
  5. Обладает высокой несущей способностью как в вертикальном, так и в горизонтальном направлениях.
  6. Подходит для высокоскоростной работы и может значительно снизить мощность привода станка.
  7. Станок используется для дуговой резки, резки под углом и т. д. Поверхность обработки относительно однородна.
  8. Трехосевой двигатель напрямую связан с прецизионным высокоскоростным ШВП, что повышает жесткость и точность трансмиссии.
  9. На оси Z используется тормозная система двигателя, которая может поддерживать высокий баланс и чувствительность во время быстрого позиционирования для обеспечения точности обработки.
  10. Высокая жесткость обрабатывающего центра обеспечивает меньший износ и более длительный срок службы, что подходит для условий высокоскоростной обработки.



Базовая комплектация:

  • Система ЧПУ: Fanuc Oi-MF tf plus
  • Дисплей ЧПУ: 8,4 дюйма.
  • Круглый магазин на 16 инструментов (время смены 2 секунд).
  • Увеличенная мощность шпинделя до 11 кВт
  • Централизованная система автоматической смазки по трем осям (Китай).
  • Увеличенная скорость шпинделя до 10000 об/мин.
  • Линейные направляющие качения изготовлены в Тайване, покрыты защитным слоем из нержавеющей стали (Китай).
  • Винт ШВП изготовлен в Тайване, подшипник ШВП изготовлен в Японии (Japan NSK).
  • Стандартное оборудование с пневматическим пистолетом.
  • Очистка конуса шпинделя воздухом.
  • Система СОЖ для вымывания стружки (Китай).
  • Полная защита (за исключением верхней поверхности).
  • Сервотрансформатор, отдельный маховик.
  • Канавка для стружки.
  • Освещение рабочей зоны.
  • Трехцветная сигнальная лампа.
  • Конус шпинделя ВТ40 7/24.
  • Интерфейс RS232.
  • Техническая документация.

Характеристики

Основные характеристики

Мощность11,0 кВт / 10000 об/мин
Система ЧПУFanuc Oi-MF tf plus
Размер рабочего стола800х400
Количество осей3

Мощность: 11,0 кВт / 10000 об/мин

Система ЧПУ: Fanuc Oi-MF tf plus

Размер рабочего стола: 800х400

Количество осей: 3

Технические характеристики

Рабочий столРазмер рабочего стола, мм800*400
Макс. вес заготовки, кг500
Размер Т-образного паза, Pc-мм3-14*130
Диапазон обработкиХод рабочего стола (ось X), мм650
Ход ползунка (Y ось), мм400
Ход шпинделя (ось Z), мм500
Расстояние от конца шпинделя до рабочего стола, мм120-620
Расстояние от центра шпинделя до направляющей поверхности колонны, мм446
ТочностьПозиционирования по осям X/Y/Z, мм±0.005/300
Перепозиционирования по осям X/Y/Z, мм±0.003
ШпиндельCкорость, об/мин10000
Конус шпинделя, -BT.40
Мощность шпинделя, кВт11
ПодачаСкорость быстрого перемещения по осям X/Y/Z, м/мин24
Скорость подачи при резке по осям X/Y/Z, мм/мин2,5
Суммарная мощность, ква12
Рабочий стол:

Размер рабочего стола, мм: 800*400

Макс. вес заготовки, кг: 500

Размер Т-образного паза, Pc-мм: 3-14*130

Диапазон обработки:

Ход рабочего стола (ось X), мм: 650

Ход ползунка (Y ось), мм: 400

Ход шпинделя (ось Z), мм: 500

Расстояние от конца шпинделя до рабочего стола, мм: 120-620

Расстояние от центра шпинделя до направляющей поверхности колонны, мм: 446

Точность:

Позиционирования по осям X/Y/Z, мм: ±0.005/300

Перепозиционирования по осям X/Y/Z, мм: ±0.003

Шпиндель:

Cкорость, об/мин: 10000

Конус шпинделя, -: BT.40

Мощность шпинделя, кВт: 11

Подача:

Скорость быстрого перемещения по осям X/Y/Z, м/мин: 24

Скорость подачи при резке по осям X/Y/Z, мм/мин: 2,5

Суммарная мощность, ква: 12

Габаритные размеры

Вес станка, кг3500
Размеры станка, мм2100*2350*2400
Размер рабочего стола800х400

Вес станка, кг: 3500

Размеры станка, мм: 2100*2350*2400

Размер рабочего стола: 800х400
